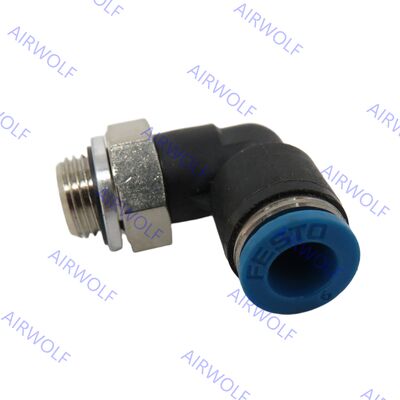

QSL-G1/4-12 QSL-G1/4-12-20 QSL-G3/8-8 QSL-G3/8-8-50 Festo QSL Serisi
Zorlu endüstriyel ortamlarda güvenilir performans sağlamak için tasarlanmıştır.Festo QSL Fitting, sağlam PBT plastikten yapılmış bir gövde ve yüksek alaşımlı çelikten yapılmış tutma pençesi gibi kritik bileşenlerle dayanıklı bir yapıya sahiptir.Bu, yüzey hasarına neden olmadan boruya güvenli, titreşime dayanıklı bir tutma sağlar.Bağlantı, 14 bar'a kadar geniş bir çalışma basıncı ve -10 °C'den +80 °C'ye kadar bir sıcaklık aralığında istikrarlı bir performans sağlar, sızıntı geçirmez bağlantılar için NBR mühürleri ile desteklenir.Bu sağlam tasarım, otomatik makinelerde ve endüstriyel otomasyon sistemlerinde sürekli çalışma için uzun vadeli güvenilirlik ve minimum bakım sağlar.
Sipariş kodları:
| Malzeme kodu |
Liman Bağlantısı1 |
Liman Bağlantısı2 |
Bölüm no. |
Paketleme miktarı |
| QSL-G1/4-12 |
Erkek iplik G1/4 |
Tüp OD: 12 mm |
186351 |
10 |
| QSL-G1/4-12-20 |
Erkek iplik G1/4 |
Tüp OD: 12 mm |
132054 |
20 |
| QSL-G3/8-8 |
Erkek iplik G3/8 |
Tüp OD: 8 mm |
186121 |
10 |
| QSL-G3/8-8-50 |
Erkek iplik G3/8 |
Tüp OD: 8 mm |
132055 |
50 |
Veri sayfası:
| Genel teknik veriler: Metrik ve G erkek iplik |
| Pnömatik bağlantı, port 1 |
Erkek iplik M5 |
Erkek iplik G1/8 |
Erkek iplik G1/4 |
Erkek iplik G3/8 |
Erkek iplik G1/2 |
Erkek iplik G3/4 |
| Tasarım |
İt-çekil prensibi |
| Montaj konumu |
İsteğe bağlı |
| Döşeli fiş üzerinde mühürleme tipi |
Mühürleme halkaları |
| Nominel tork |
1.2 Nm |
5.4 Nm |
9 Nm |
15.5 Nm |
26 Nm |
20 Nm |
| Adli sıkıştırma torkunun toleransı |
± 20% |
| İsimsel boyut |
1.8... 2.4 mm |
2.6... 6 mm |
3.1... 8.5 mm |
4.2... 11 mm |
6.4... 13 mm |
20 mm |
| Tüp yerleştirme derinliği 1) |
14.9... 17 mm |
14.9... 20.7 mm |
17... 23.4 mm |
18.1... 24.8 mm |
23.3... 24.8 mm |
27.54 mm |
| Ürün ağırlığı |
8... 13 g |
7.7... 31 g |
13... 48 g |
20... 97 g |
33... 158 g |
91.2 g |
1) Gösterilen boru yerleştirme derinlikleri referans değerleridir ve tipine bağlı olarak hafifçe değişebilir.
| Genel teknik veriler R ipliği |
| Pnömatik bağlantı, port 1 |
Erkek iplik R1/8 |
Erkek iplik R1/4 |
Erkek iplik R3/8 |
Erkek iplik R1/2 |
| Tasarım |
İt-çekil prensibi |
| Montaj konumu |
İsteğe bağlı |
| Döşeli fiş üzerinde mühürleme tipi |
Kaplama |
| İsimsel boyut |
2.4... 6 mm |
2.8... 8.5 mm |
4.2... 11 mm |
6.3... 13 mm |
| Tüp yerleştirme derinliği 1) |
11.6... 20.7 mm |
11.9... 23.4 mm |
17... 24.8 mm |
20.2... 24.8 mm |
1) Gösterilen boru yerleştirme derinlikleri referans değerleridir ve tipine bağlı olarak hafifçe değişebilir.
| Genel teknik veriler G ipliği dişiler |
| Pnömatik bağlantı, port 1 |
Dişi iplik G1/8 |
Dişi iplik G1/4 |
Dişi iplik G3/8 |
Dişi iplik G1/2 |
| Tasarım |
İt-çekil prensibi |
| Montaj konumu |
İsteğe bağlı |
| Döşeli fiş üzerinde mühürleme tipi |
Kaplama |
| İsimsel boyut |
2.8... 7 mm |
3... 11 mm |
5... 11 mm |
11... 15 mm |
| Genel teknik veriler ️ Götürülebilir kolye |
| Pnömatik bağlantı, port 1 |
Öne sürülebilir kol Ø 4 mm |
Öne sürülebilir kol Ø 6 mm |
Öne sürülebilir kol Ø 8 mm |
İtkinleyici kol Ø 10 mm |
Öne itmek için kol Ø 12 mm |
İtkinleyici kol Ø 16 mm |
| Tasarım |
İt-çekil prensibi |
| Montaj konumu |
İsteğe bağlı |
| İsimsel boyut |
2.5 mm |
2.3... 4 mm |
2.3... 6 mm |
3.8... 7.5 mm |
3.7... 9 mm |
7.8... 11 mm |
| Pnömatik bağlantı, port 1 |
4 mm dış çaplı borular için |
6 mm dış çaplı borular için |
8 mm dış çaplı borular için |
10 mm dış çaplı borular için |
12 mm dış çaplı borular için |
16 mm dış çaplı borular için |
| Tasarım |
İt-çekil prensibi |
| Montaj konumu |
İsteğe bağlı |
| Döşeli fiş üzerinde mühürleme tipi |
- Evet. |
Kaplama |
| İsimsel boyut |
2.8mm |
2.8- Evet.4.3mm |
2.8...7mm |
4.3...9mm |
6.2...11 mm. |
13 mm |
| Pnömatik bağlantı, port 2 |
4 mm dış çaplı borular için |
6 mm dış çaplı borular için |
8 mm dış çaplı borular için |
10 mm dış çaplı borular için |
12 mm dış çaplı borular için |
16 mm dış çaplı borular için |
22 mm dış çaplı borular için |
| Tüp yerleştirme derinliği 1) |
14.9 mm |
17 mm |
18.2 mm |
20.7 mm |
23.3 mm |
24.8 mm |
27.54 mm |
1) Gösterilen boru yerleştirme derinlikleri referans değerleridir ve tipine bağlı olarak hafifçe değişebilir.
Çalışma ve çevre koşulları:
| Çalışma basıncı tam sıcaklık aralığı |
-0.95... 6 bar |
| Sıcaklığa bağlı çalışma basıncı |
-0.95... 14 bar |
| Çalışma basıncıyla ilgili not |
Su: en fazla 50°C'de 0.6 MPa |
| Çalışma ortamı |
ISO 8573-1:2010 standardına uygun basınçlı hava [7:-:-]
Su (sıvı, buzsuz) |
| Uygulama ve pilot araçla ilgili not |
Yağlandırılmış çalışma mümkün
Su: G ipliği, yalnızca ek aksesuar olarak OL tipi mühürleme halkaları ile mümkündür. |
| Çevre sıcaklığı |
-10... 80°C. |
| Korozyon direnci sınıfı CRC 1) |
1 - Düşük korozyon gerginliği |
| Denizci sınıflandırma |
Sertifika'ya bakın. |
1) Daha fazla bilgi için www.festo.com/x/topic/kbk
Malzemeler:
| Malzeme konutları |
Anodize alüminyum, bakır, nikel kaplama, PBT |
| Malzeme serbest bırakma halkası |
POM |
| Çıkarma halka rengini |
Mavi |
| Materyal boru mühürü |
NBR |
| Malzeme boru sıkıştırma bileşeni |
Yüksek alaşımlı paslanmaz çelik |
| Malzemelerle ilgili not |
RoHS uyumlu |
| Malzeme fındığı |
Nikel kaplamalı tunç |
| Malzeme içi boşluk |
Nikel kaplamalı tunç |
| ISO 1464414 (1) uyarınca ölçülen temiz oda uygunluğu |
Sınıf 4 ISO 14644-1 uyarıncaElement statik olarak monte edilmiş, ISO 14644-1 uyarınca anlamlı bir değerlendirme mümkün değildir |
1) QSC-...H, ISO 14644-1 (statik olarak monte edilmiş bileşenler) uyarınca anlamlı bir değerlendirme mümkün değildir.
