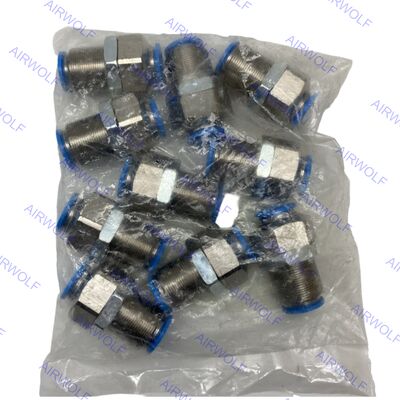

Festo QSS Serisi Tak-Çıkar Bağlantı Elemanı
Festo'nun pnömatik bileşen ekosisteminde, QSS Serisi, sıkıştırılmış hava ağlarını oluşturmak ve dağıtmak için temel ve çok yönlü bir bağlantı çözümü olarak hizmet vermektedir. Birincil uygulaması, güvenilir, sızdırmaz tüp bağlantılarının kritik olduğu endüstriyel otomasyon sistemleri, robotik, paketleme makineleri ve malzeme taşıma ekipmanlarında bulunur. Bulkhead tasarımı, paneller, duvarlar veya makine çerçeveleri aracılığıyla alçak profilli bağlantılar oluşturmak için özellikle kullanışlıdır, bu da onu sıkı uzamsal kısıtlamalara veya temizlik gereksinimlerine sahip sistemler için ideal hale getirir. Bu, QSS Serisini, çeşitli endüstriyel ortamlarda pnömatik devreleri verimli ve güvenilir bir şekilde oluşturmak, bakımını yapmak veya değiştirmek isteyen mühendisler ve teknisyenler için temel bir bileşen olarak konumlandırır.
Sipariş Kodları:
| Ürün Kodu |
Bağlantı Noktası 1 |
Bağlantı Noktası 2 |
Parça No. |
Paketleme Miktarı |
| QSS-12 |
Hortum Dış Çapı: 12 mm |
Hortum Dış Çapı: 12 mm |
153161 |
10 |
| QSS-12-20 |
Hortum Dış Çapı: 12 mm |
Hortum Dış Çapı: 12 mm |
130792 |
20 |
| QSS-4-F |
Hortum Dış Çapı: 4 mm |
Hortum Dış Çapı: 4 mm |
193950 |
10 |
| QSS-6-F |
Hortum Dış Çapı: 6 mm |
Hortum Dış Çapı: 6 mm |
193951 |
10 |
Veri Sayfası:
| Genel teknik veriler – Metrik ve G erkek dişli |
| Pnömatik bağlantı, port 1 |
Erkek dişli M5 |
Erkek dişli G1/8 |
Erkek dişli G1/4 |
Erkek dişli G3/8 |
Erkek dişli G1/2 |
Erkek dişli G3/4 |
| Tasarım |
İtme-çekme prensibi |
| Montaj konumu |
isteğe bağlı |
| Vidalı tapa üzerindeki conta tipi |
Conta halkası |
| Nominal tork |
1.2 Nm |
5.4 Nm |
9 Nm |
15.5 Nm |
26 Nm |
20 Nm |
| Nominal sıkma torku toleransı |
± 20% |
| Nominal boyut |
1.8 ... 2.4 mm |
2.6 ... 6 mm |
3.1 ... 8.5 mm |
4.2 ... 11 mm |
6.4 ... 13 mm |
20 mm |
| Hortum yerleştirme derinliği 1) |
14.9 ... 17 mm |
14.9 ... 20.7 mm |
17 ... 23.4 mm |
18.1 ... 24.8 mm |
23.3 ... 24.8 mm |
27.54 mm |
| Ürün ağırlığı |
8 ... 13 g |
7.7 ... 31 g |
13 ... 48 g |
20 ... 97 g |
33 ... 158 g |
91.2 g |
1) Belirtilen hortum yerleştirme derinlikleri referans değerlerdir ve türe bağlı olarak biraz değişebilir.
| Genel teknik veriler – Erkek R dişli |
| Pnömatik bağlantı, port 1 |
Erkek dişli R1/8 |
Erkek dişli R1/4 |
Erkek dişli R3/8 |
Erkek dişli R1/2 |
| Tasarım |
İtme-çekme prensibi |
| Montaj konumu |
isteğe bağlı |
| Vidalı tapa üzerindeki conta tipi |
Kaplama |
| Nominal boyut |
2.4 ... 6 mm |
2.8 ... 8.5 mm |
4.2 ... 11 mm |
6.3 ... 13 mm |
| Hortum yerleştirme derinliği ¹) |
11.6 ... 20.7 mm |
11.9 ... 23.4 mm |
17 ... 24.8 mm |
20.2 ... 24.8 mm |
1) Belirtilen hortum yerleştirme derinlikleri referans değerlerdir ve türe bağlı olarak biraz değişebilir.
| Genel teknik veriler – Dişi G dişli |
| Pnömatik bağlantı, port 1 |
Dişi dişli G1/8 |
Dişi dişli G1/4 |
Dişi dişli G3/8 |
Dişi dişli G1/2 |
| Tasarım |
İtme-çekme prensibi |
| Montaj konumu |
isteğe bağlı |
| Vidalı tapa üzerindeki conta tipi |
Kaplama |
| Nominal boyut |
2.8 ... 7 mm |
3 ... 11 mm |
5 ... 11 mm |
11 ... 15 mm |
| Genel teknik veriler – Takma manşonu |
| Pnömatik bağlantı, port 1 |
Takma manşonu Ø 4 mm |
Takma manşonu Ø 6 mm |
Takma manşonu Ø 8 mm |
Takma manşonu Ø 10 mm |
Takma manşonu Ø 12 mm |
Takma manşonu Ø 16 mm |
| Tasarım |
İtme-çekme prensibi |
| Montaj konumu |
isteğe bağlı |
| Nominal boyut |
2.5 mm |
2.3 ... 4 mm |
2.3 ... 6 mm |
3.8 ... 7.5 mm |
3.7 ... 9 mm |
7.8 ... 11 mm |
| Pnömatik bağlantı, port 1 |
4 mm dış çaplı hortum için |
6 mm dış çaplı hortum için |
8 mm dış çaplı hortum için |
10 mm dış çaplı hortum için |
12 mm dış çaplı hortum için |
16 mm dış çaplı hortum için |
| Tasarım |
İtme-çekme prensibi |
| Montaj konumu |
isteğe bağlı |
| Vidalı tapa üzerindeki conta tipi |
— |
Kaplama |
| Nominal boyut |
2.8mm |
2.8...4.3mm |
2.8...7mm |
4.3...9mm |
6.2...11mm |
13mm |
| Pnömatik bağlantı, port 2 |
4 mm dış çaplı hortum için |
6 mm dış çaplı hortum için |
8 mm dış çaplı hortum için |
10 mm dış çaplı hortum için |
12 mm dış çaplı hortum için |
16 mm dış çaplı hortum için |
22 mm dış çaplı hortum için |
| Hortum yerleştirme derinliği 1) |
14.9 mm |
17 mm |
18.2 mm |
20.7 mm |
23.3 mm |
24.8 mm |
27.54 mm |
1) Belirtilen hortum yerleştirme derinlikleri referans değerlerdir ve türe bağlı olarak biraz değişebilir.
Çalışma ve çevresel koşullar:
| Tüm sıcaklık aralığında çalışma basıncı |
-0.95 ... 6 bar |
| Sıcaklığa bağlı çalışma basıncı |
-0.95 ... 14 bar |
| Çalışma basıncı notu |
Su: maks. 50°C'de maks. 0.6 MPa |
| Çalışma ortamı |
ISO 8573-1:2010'a göre basınçlı hava [7:-:-]
Su (sıvı, buzsuz) |
| Çalışma ve pilot ortamı notu |
Yağlamalı çalışma mümkün
Su: G-dişli sadece ek aksesuar olarak OL tipi conta halkası ile mümkündür |
| Ortam sıcaklığı |
-10 ... 80°C |
| Korozyon direnci sınıfı CRC 1) |
1 - Düşük korozyon stresi |
| Denizcilik sınıflandırması |
Sertifikaya bakınız |
1) Daha fazla bilgi www.festo.com/x/topic/kbk
Malzemeler:
| Gövde malzemesi |
Eloksallı alüminyum, Pirinç, nikel kaplı, PBT |
| Serbest bırakma halkası malzemesi |
POM |
| Serbest bırakma halkası rengi |
Mavi |
| Hortum contası malzemesi |
NBR |
| Hortum kelepçesi bileşeni malzemesi |
Yüksek alaşımlı paslanmaz çelik |
| Malzemeler hakkında not |
RoHS uyumlu |
| Somun malzemesi |
Nikel kaplı pirinç |
| İçi boş cıvata malzemesi |
Nikel kaplı pirinç |
| Temiz oda uygunluğu, ISO 1464414'e göre ölçülmüştür 1) |
ISO 14644-1'e göre Sınıf 4 Statik olarak monte edilmiş eleman, anlamlı bir değerlendirme mümkün değil |
1) QSH takma manşonları ve QSC-...H kör tapaları için, ISO 14644-1'e göre anlamlı bir değerlendirme mümkün değildir (statik olarak monte edilmiş bileşenler)
Boyutlar:
