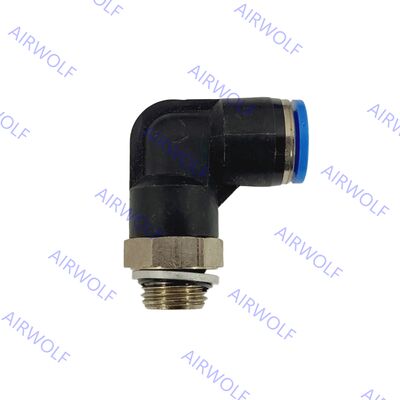

Festo QSL-G1/4-8 QSL-G1/4-8-50 QSL-G1/4-10 QSL-G1/4-10-50 QSL Serisi L şeklinde İtmeli bağlantı parçası
Festo QSL Serisi L-şekilli İtmeli Bağlantı Elemanı, pnömatik sistemlerde maksimum kurulum verimliliği için tasarlanmıştır. Yenilikçi itmeli tasarımı, hızlı, aletsiz boru bağlantısına ve serbest bırakılmasına olanak tanıyarak montaj ve bakım süresini önemli ölçüde azaltır. 90 derecelik dirsek şekli, boruları dar alanlarda yönlendirmek için idealdir ve önemli bir avantaj, boru üzerinde baskı olmadan optimum hizalama için bağlantı parçasının montajdan sonra herhangi bir yöne döndürülebilmesidir. Hızlı kurulum ve esnek konumlandırmanın bu kombinasyonu, onu karmaşık pnömatik düzenleri basitleştirmek ve genel iş akışı verimliliğini artırmak için mükemmel bir seçim haline getirir.
Sipariş Kodları:
| Ürün Kodu |
Bağlantı Noktası Bağlantısı1 |
Bağlantı Noktası Bağlantısı2 |
Parça no. |
Ambalaj Miktarı |
| QSL-G1/4-8 |
Erkek dişli G1/4 |
Boru dış çapı: 8 mm |
186120 |
10 |
| QSL-G1/4-8-50 |
Erkek dişli G1/4 |
Boru dış çapı: 8 mm |
132052 |
50 |
| QSL-G1/4-10 |
Erkek dişli G1/4 |
Boru dış çapı: 10 mm |
186122 |
10 |
| QSL-G1/4-10-50 |
Erkek dişli G1/4 |
Boru dış çapı: 10 mm |
132053 |
50 |
Veri sayfası:
| Genel teknik veriler – Metrik ve G erkek diş |
| Pnömatik bağlantı, port 1 |
Erkek dişli M5 |
Erkek dişli G1/8 |
Erkek dişli G1/4 |
Erkek dişli G3/8 |
Erkek dişli G1/2 |
Erkek dişli G3/4 |
| Tasarım |
İtme-çekme prensibi |
| Montaj konumu |
isteğe bağlı |
| Vidalı tapadaki conta tipi |
Sızdırmazlık halkası |
| Nominal tork |
1,2 nm |
5,4 nm |
9 Nm |
15,5 nm |
26 nm |
20 nm |
| Nominal sıkma torku toleransı |
± %20 |
| Nominal boyut |
1,8 ... 2,4 mm |
2,6 ... 6 mm |
3,1 ... 8,5 mm |
4,2 ... 11 mm |
6,4 ... 13 mm |
20 mm |
| Boru yerleştirme derinliği 1) |
14,9 ... 17 mm |
14,9 ... 20,7 mm |
17 ... 23,4 mm |
18,1 ... 24,8 mm |
23,3 ... 24,8 mm |
27,54 mm |
| Ürün ağırlığı |
8 ... 13 gr |
7,7 ... 31 gr |
13 ... 48 gr |
20 ... 97 gr |
33 ... 158 gr |
91,2 gr |
1) Belirtilen boru yerleştirme derinlikleri referans değerlerdir ve tipe bağlı olarak biraz değişebilir.
| Genel teknik veriler – Erkek R dişli |
| Pnömatik bağlantı, port 1 |
Erkek dişli R1/8 |
Erkek dişli R1/4 |
Erkek dişli R3/8 |
Erkek dişli R1/2 |
| Tasarım |
İtme-çekme prensibi |
| Montaj konumu |
isteğe bağlı |
| Vidalı tapadaki conta tipi |
Kaplama |
| Nominal boyut |
2,4 ... 6 mm |
2,8 ... 8,5 mm |
4,2 ... 11 mm |
6,3 ... 13 mm |
| Boru yerleştirme derinliği ¹) |
11,6 ... 20,7 mm |
11,9 ... 23,4 mm |
17 ... 24,8 mm |
20,2 ... 24,8 mm |
1) Belirtilen boru yerleştirme derinlikleri referans değerlerdir ve tipe bağlı olarak biraz değişebilir.
| Genel teknik veriler – Dişi G dişli |
| Pnömatik bağlantı, port 1 |
Dişi dişli G1/8 |
Dişi dişli G1/4 |
Dişi dişli G3/8 |
Dişi dişli G1/2 |
| Tasarım |
İtme-çekme prensibi |
| Montaj konumu |
isteğe bağlı |
| Vidalı tapadaki conta tipi |
Kaplama |
| Nominal boyut |
2,8 ... 7 mm |
3 ... 11 mm |
5...11 mm |
11...15mm |
| Genel teknik veriler – İtmeli manşon |
| Pnömatik bağlantı, port 1 |
İtmeli manşon Ø 4 mm |
İtmeli manşon Ø 6 mm |
İtmeli manşon Ø 8 mm |
İtmeli manşon Ø 10 mm |
İtmeli manşon Ø 12 mm |
İtmeli manşon Ø 16 mm |
| Tasarım |
İtme-çekme prensibi |
| Montaj konumu |
isteğe bağlı |
| Nominal boyut |
2,5 mm |
2,3 ... 4 mm |
2,3 ... 6 mm |
3,8 ... 7,5 mm |
3,7 ... 9 mm |
7,8 ... 11 mm |
| Pnömatik bağlantı, bağlantı noktası 1 |
4 mm dış çaplı borular için |
6 mm dış çaplı borular için |
8 mm dış çaplı borular için |
10 mm dış çaplı borular için |
12 mm dış çaplı borular için |
16 mm dış çaplı borular için |
| Tasarım |
İtme-çekme prensibi |
| Montaj konumu |
isteğe bağlı |
| Vidalı tapadaki conta tipi |
— |
Kaplama |
| Nominal boyut |
2,8 mm |
2,8...4,3 mm |
2,8...7 mm |
4,3...9 mm |
6,2...11 mm |
13mm |
| Pnömatik bağlantı, port 2 |
4 mm dış çaplı borular için |
6 mm dış çaplı borular için |
8 mm dış çaplı borular için |
Dış çapı 10 mm olan borular için |
12 mm dış çaplı borular için |
16 mm dış çaplı borular için |
Dış çapı 22 mm olan borular için |
| Boru yerleştirme derinliği 1) |
14,9 mm |
17mm |
18,2 mm |
20,7 mm |
23,3 mm |
24,8 mm |
27,54 mm |
1) Belirtilen boru yerleştirme derinlikleri referans değerlerdir ve tipe bağlı olarak biraz değişebilir.
Çalışma ve çevre koşulları:
| Çalışma basıncı tam sıcaklık aralığı |
-0,95 ... 6 bar |
| Sıcaklığa bağlı çalışma basıncı |
-0,95 ... 14 bar |
| Çalışma basıncına ilişkin not |
Su: maks. Maksimum 0,6 MPa. 50°C |
| İşletim ortamı |
ISO 8573-1:2010'a göre basınçlı hava [7:-:-]
Su (sıvı, buzsuz) |
| Çalıştırma ve pilot ortama ilişkin not |
Yağlamalı çalışma mümkün
Su: G-dişi yalnızca ek aksesuar olarak OL tipi conta halkasıyla mümkündür |
| Ortam sıcaklığı |
-10 ... 80°C |
| Korozyona dayanıklılık sınıfı CRC 1) |
1 - Düşük korozyon stresi |
| Denizcilik sınıflandırması |
Sertifikayı görün |
1) Daha fazla bilgi www.festo.com/x/topic/kbk
Malzemeler:
| Malzeme muhafazası |
Eloksallı alüminyum, Pirinç, nikel kaplama, PBT |
| Malzeme serbest bırakma halkası |
POM |
| Serbest bırakma halkasının rengi |
Mavi |
| Malzeme boru contası |
NBR |
| Malzeme boru kelepçesi bileşeni |
Yüksek alaşımlı paslanmaz çelik |
| Malzemelerle ilgili not |
RoHS uyumlu |
| Malzeme somunu |
Nikel kaplı pirinç |
| Malzeme içi boş cıvata |
Nikel kaplı pirinç |
| Temiz oda uygunluğu, ISO 1464414'e göre ölçülmüştür 1) |
ISO 14644-1'e göre Sınıf 4 Statik olarak monte edilmiş öğe, ISO 14644-1'e göre anlamlı bir değerlendirme mümkün değildir |
1) İtmeli manşonlar QSH ve QSC-...H kör tapalar için, ISO 14644-1'e göre anlamlı bir değerlendirme mümkün değildir (bileşenler statik olarak monte edilmiştir)
