Liandong-U-Gu 17-2#, Shengyuan Yolu 1#, Jiangkou Caddesi, Fenghua Bölgesi, Ningbo Şehri, Zhejiang Eyaleti, Çin | airwolf@flyautomatic.com |
Menşe yeri: | ÇİN |
Marka adı: | FLY |
Sertifika: | CE |
Model numarası: | CJP Serisi |
Min sipariş miktarı: | 1 parça |
---|---|
Fiyat: | Negotiation |
Ambalaj bilgileri: | Plastik poşetler, kutular, kartonlar, Paletler veya müşterinin ihtiyacına göre |
Teslim süresi: | 1-7 iş günü |
Ödeme koşulları: | Western Union, T/T, L/C, Paypal, Kredi kartı |
Yetenek temini: | 10 iş günü başına 1000 adet |
Eylem: | Tek etkili yay dönüşü | Max. Maks. operating pressure işletme basıncı: | 0.7MPa |
---|---|---|---|
Basınç geçirmez: | 1.05MPa | Ortam ve sıvı sıcaklığı: | -10 ila 70 ℃(Donmaz) |
Yağlama: | Gerekli değil | çalışma piston hızı: | 50 ila 500 mm/sCushion |
Yastık: | Hiçbiri | Çubuk uç dişi: | İplikli/İpsiz |

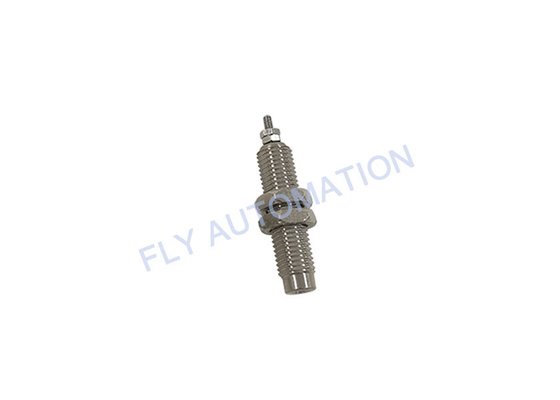

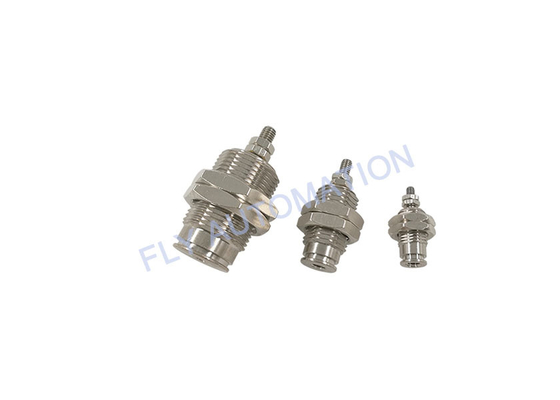

Daha kısa toplam uzunluğa sahip kısa stroklu minyatür silindir.
Kurulum alanı önemli ölçüde azaltılabilir çünkü bu silindir doğrudan bir makine gövdesine gömülebilir veya bir panel üzerine monte edilebilir.Böylece makineler daha kompakt hale getirilebilir.
Özellikler
Eylem | Tek etkili yay dönüşü | ||
Maks.işletme basıncı | 0.7MPa | ||
Min.işletme basıncı | Φ6 | 0,2 MPa | |
Φ10, Φ15 | 0.15MPa | ||
Basınç geçirmez | 1.05MPa | ||
Ortam ve sıvı sıcaklığı | -10 ila 70 ℃(Donmaz) | ||
Yağlama | Gerekli değil | ||
çalışma piston hızı | 50 ila 500 mm/sn | ||
Yastık | Hiçbiri | ||
vuruş toleransı | +1.0 0 |
||
Diş toleransı | JIS 2 sınıfı | ||
Çubuk uç dişi | İplikli/İpsiz | ||
Yönlendirme yöntemi | Panel montajı | Fiş montajı | |
Standart aksesuarlar | Montaj somunu(2) Hortum nipeli(1) Çubuk uç somunu(2)* |
Montaj somunu(1) Conta(1) Çubuk ucu dışarı(2)* |
Ağırlık | Yay Geri Çekme Kuvveti (N) | ||||||
modeli | Strok (mm) | Delik boyutu (mm) |
İnme (mm) |
O vuruş | İnme son |
||
5 | 10 | 15 | |||||
CJP( )6 | 10.6 | 13.1 | 15.6 | 6 | 5, 10, 15 | 3.92 | 1.42 |
CJP( )10 | 28 | 33 | 38 | 10 | 5, 10, 15 | 5.98 | 2.45 |
CJP( )15 | 72 | 82 | 92 | 15 | 5, 10, 15 | 10.8 | 4.41 |
Bileşen Parçaları | |||
Numara. | Açıklama | Malzeme | Not |
1 | Örtmek | Pirinç | Akımsız nikel kaplama |
2 | Piston | Paslanmaz çelik | |
3 | yaka | Pirinç | |
4 | dönüş yayı | Piyano teli | çinko kromat |
5 | Piston contası | NBR | |
6 | Conta | NBR | sadece özel ürün (O ring) fiş bağlantısı |
7 | Montaj somunu | Pirinç | Akımsız nikel kaplama |
8 | Çubuk uç somunu | Çelik | Nikel kaplama |
