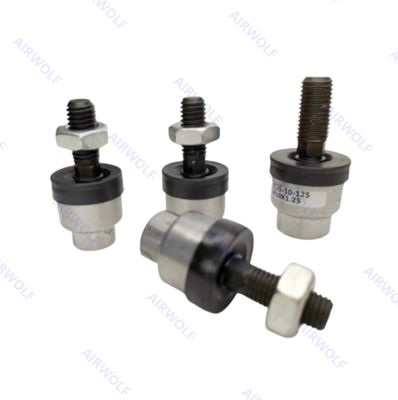

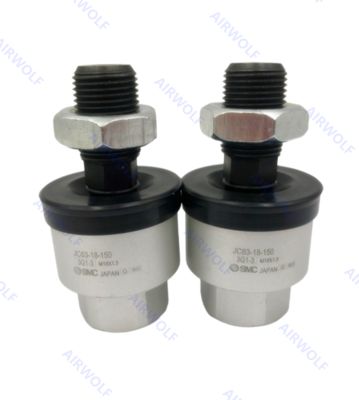

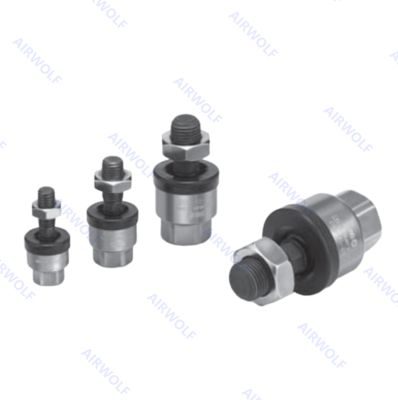

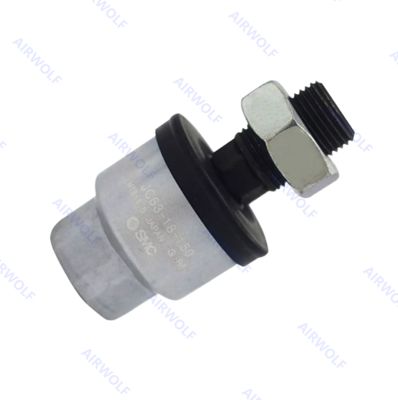

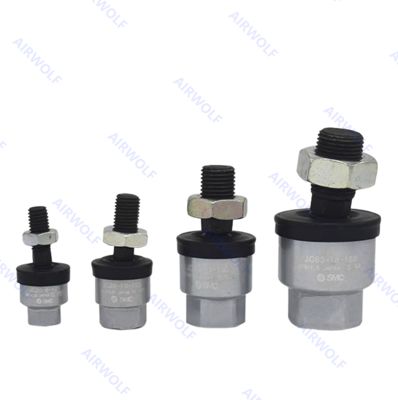

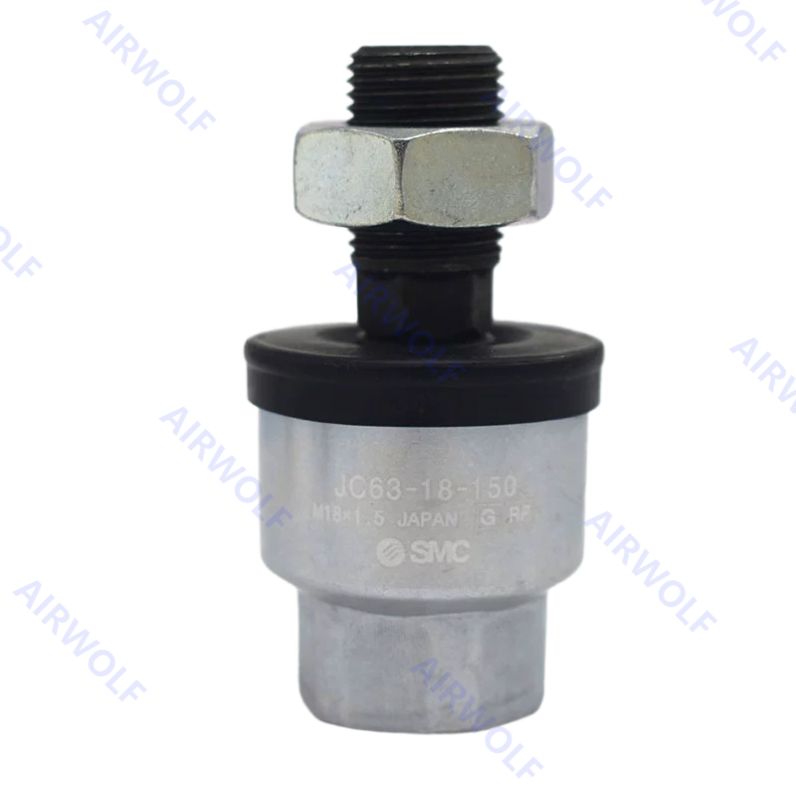

SMC Pnömatik silindir için alüminyum hafif ağırlıklı yüzen eklem 1Mpa JC20-8-100 JC40-12-150 JC20-8-125 JC40-12-175 JC25-10-150 JC40-14-150 JC30-10-125 JC50-16-150 JC32-10-100 JC63-16-200 JC40-12-125

Yüzen eklem, silindir ve tahrik edilen vücut arasındaki herhangi bir "merkezden çıkma" veya "paralel doğruluk kaybı" nı absorbe edebilir.

1Çubuğun erkek ipliklerini soketin veya kavanın dişi ipliklerine bağlamak için, altına çıkmadığından emin olun.
Yüzen eklem, çubuğunun altını dışarı çıkararak kullanılırsa, çubuk yüzebilecek durumda olmayacak ve hasara neden olacaktır.Çubuğun dibini çıkardıktan sonra1 ila 2 ton geri çek.
2Toz kapağı, çubuğa yapışabilir. Bu durumda, toz kapağını çubuğun boynunda parmakla hareket ettirin veya kullanmadan önce toz kapağını kırmak için çubuğu biraz sola veya sağa döndürün.Ek olarak, çubuk ve soket veya kasayı bir tahrikli gövdeye bağladığınızda, bu parçaları toz kapağı çıkarılmış olarak bağlayın.Bu, toz örtüsüne zarar verebilir..
3Silindir çubuğunu bir tahrikli gövdeye bağlamak için yüzen bir eklem kullanmak için, iplik boyutuna uygun bir tork uygulayarak yerine sabitleyin.İşlem sırasında gevşeme riski varsa, bir kilitli iğne veya iplik yapıştırıcı kullanmak gibi gevşemesini önlemek için önlemler alın.
Bağlı bölüm gevşediği takdirde, tahrik edilen gövde kontrolü kaybedebilir veya düşebilir, bu da ekipman hasarına veya personelin yaralanmasına neden olabilir.
4.Bu ürün döner bir eklem değildir. Bu nedenle, ürün döner veya döner uygulamalarda kullanılamaz.
5Silindrin yastık mekanizmasını veya amortisör gibi tampon mekanizmasını kullanmayı unutmayın, böylece hareketli bir vücudu durdururken yüzen eklemde herhangi bir darbe gücü uygulanmaz.Eğer tampon mekanizması yoksa, aşırı bir darbe kuvveti oluşur.
Sonuç olarak, yüzen birimin çekim sıkıştırma gücü maksimum seviyesini aşar.

Nasıl sipariş verilir:

Sipariş kodları:

Veri sayfası:

Boyut:
