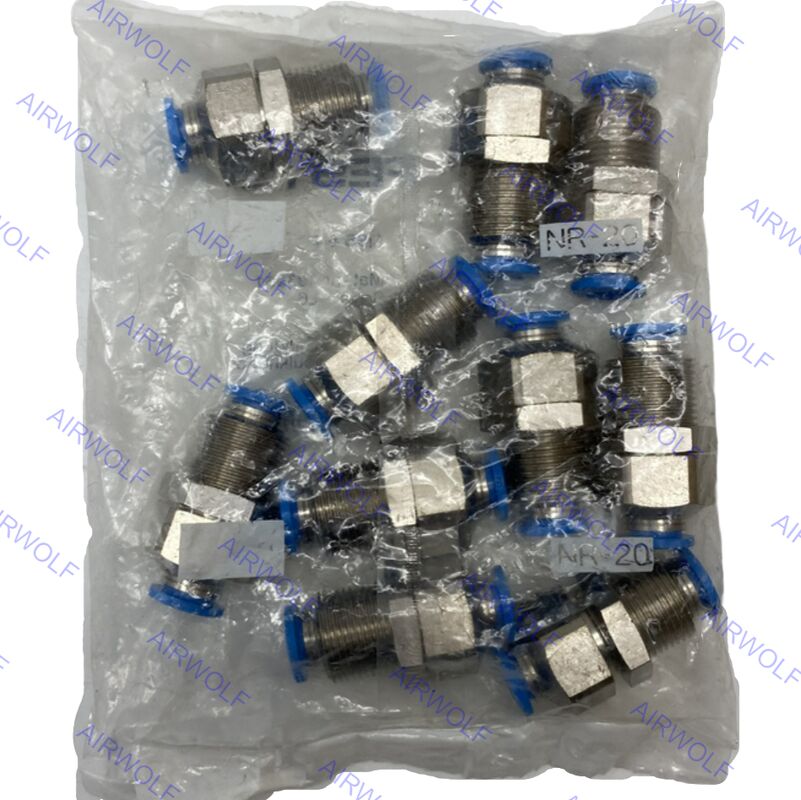

QSS-4 QSS-4-100 QSS-6 QSS-6-100 Festo QSS Serisi İtmeli bölme konnektörü
Festo QSS Serisi, pnömatik ve akışkan sistemlerde borular arası güvenli bağlantılar oluşturmak için tasarlanmış düz itmeli bölme konnektörlerinden oluşur. Kapsamlı Quick Star (QS) serisinin bir parçası olan bu ürün, maksimum esneklik sağlamak için 1000'den fazla standart ve fonksiyon bağlantı elemanı türü sunar. Bu yüksek kaliteli konektörler öncelikle mükemmel korozyon direnci ve dayanıklılık sağlayan katı nikel kaplı pirinçten yapılmıştır. Seri, farklı boru dış çaplarına uyum sağlamak için çeşitli nominal boyutlar (örn. 6 mm, 8 mm, 10 mm, 12 mm) içerir ve bazı modellerde ek koruma için anodize edilmiş alüminyum muhafaza bulunur. Tasarım, tüpün kolay, aletsiz takılması ve çıkarılması için mavi bir POM (polioksimetilen) ayırma halkası içerir.
Sipariş Kodları:
| Ürün Kodu |
Bağlantı Noktası Bağlantısı1 |
Bağlantı Noktası Bağlantısı2 |
Parça no. |
Ambalaj Miktarı |
| QSS-4 |
Boru dış çapı: 4 mm |
Boru dış çapı: 4 mm |
153157 |
10 |
| QSS-4-100 |
Boru dış çapı: 4 mm |
Boru dış çapı: 4 mm |
130788 |
100 |
| QSS-6 |
Boru dış çapı: 6 mm |
Boru dış çapı: 6 mm |
153158 |
10 |
| QSS-6-100 |
Boru dış çapı: 6 mm |
Boru dış çapı: 6 mm |
130789 |
100 |
Veri sayfası:
| Genel teknik veriler – Metrik ve G erkek diş |
| Pnömatik bağlantı, port 1 |
Erkek dişli M5 |
Erkek dişli G1/8 |
Erkek dişli G1/4 |
Erkek dişli G3/8 |
Erkek dişli G1/2 |
Erkek dişli G3/4 |
| Tasarım |
İtme-çekme prensibi |
| Montaj konumu |
isteğe bağlı |
| Vidalı tapadaki conta tipi |
Sızdırmazlık halkası |
| Nominal tork |
1,2 nm |
5,4 nm |
9 Nm |
15,5 nm |
26 nm |
20 nm |
| Nominal sıkma torku toleransı |
± %20 |
| Nominal boyut |
1,8 ... 2,4 mm |
2,6 ... 6 mm |
3,1 ... 8,5 mm |
4,2 ... 11 mm |
6,4 ... 13 mm |
20 mm |
| Boru yerleştirme derinliği 1) |
14,9 ... 17 mm |
14,9 ... 20,7 mm |
17 ... 23,4 mm |
18,1 ... 24,8 mm |
23,3 ... 24,8 mm |
27,54 mm |
| Ürün ağırlığı |
8 ... 13 gr |
7,7 ... 31 gr |
13 ... 48 gr |
20 ... 97 gr |
33 ... 158 gr |
91,2 gr |
1) Belirtilen boru yerleştirme derinlikleri referans değerlerdir ve tipe bağlı olarak biraz değişebilir.
| Genel teknik veriler – Erkek R dişli |
| Pnömatik bağlantı, port 1 |
Erkek dişli R1/8 |
Erkek dişli R1/4 |
Erkek dişli R3/8 |
Erkek dişli R1/2 |
| Tasarım |
İtme-çekme prensibi |
| Montaj konumu |
isteğe bağlı |
| Vidalı tapadaki conta tipi |
Kaplama |
| Nominal boyut |
2,4 ... 6 mm |
2,8 ... 8,5 mm |
4,2 ... 11 mm |
6,3 ... 13 mm |
| Boru yerleştirme derinliği ¹) |
11,6 ... 20,7 mm |
11,9 ... 23,4 mm |
17 ... 24,8 mm |
20,2 ... 24,8 mm |
1) Belirtilen boru yerleştirme derinlikleri referans değerlerdir ve tipe bağlı olarak biraz değişebilir.
| Genel teknik veriler – Dişi G dişli |
| Pnömatik bağlantı, port 1 |
Dişi dişli G1/8 |
Dişi dişli G1/4 |
Dişi dişli G3/8 |
Dişi dişli G1/2 |
| Tasarım |
İtme-çekme prensibi |
| Montaj konumu |
isteğe bağlı |
| Vidalı tapadaki conta tipi |
Kaplama |
| Nominal boyut |
2,8 ... 7 mm |
3 ... 11 mm |
5...11mm |
11...15mm |
| Genel teknik veriler – İtmeli manşon |
| Pnömatik bağlantı, port 1 |
İtmeli manşon Ø 4 mm |
İtmeli manşon Ø 6 mm |
İtmeli manşon Ø 8 mm |
İtmeli manşon Ø 10 mm |
İtmeli manşon Ø 12 mm |
İtmeli manşon Ø 16 mm |
| Tasarım |
İtme-çekme prensibi |
| Montaj konumu |
isteğe bağlı |
| Nominal boyut |
2,5 mm |
2,3 ... 4 mm |
2,3 ... 6 mm |
3,8 ... 7,5 mm |
3,7 ... 9 mm |
7,8 ... 11 mm |
| Pnömatik bağlantı, bağlantı noktası 1 |
4 mm dış çaplı borular için |
6 mm dış çaplı borular için |
8 mm dış çaplı borular için |
10 mm dış çaplı borular için |
12 mm dış çaplı borular için |
16 mm dış çaplı borular için |
| Tasarım |
İtme-çekme prensibi |
| Montaj konumu |
isteğe bağlı |
| Vidalı tapadaki conta tipi |
— |
Kaplama |
| Nominal boyut |
2,8 mm |
2,8...4,3 mm |
2,8...7 mm |
4,3...9 mm |
6,2...11 mm |
13mm |
| Pnömatik bağlantı, port 2 |
4 mm dış çaplı borular için |
6 mm dış çaplı borular için |
8 mm dış çaplı borular için |
Dış çapı 10 mm olan borular için |
12 mm dış çaplı borular için |
16 mm dış çaplı borular için |
Dış çapı 22 mm olan borular için |
| Boru yerleştirme derinliği 1) |
14,9 mm |
17mm |
18,2 mm |
20,7 mm |
23,3 mm |
24,8 mm |
27,54 mm |
1) Belirtilen boru yerleştirme derinlikleri referans değerlerdir ve tipe bağlı olarak biraz değişebilir.
Çalışma ve çevre koşulları:
| Çalışma basıncı tam sıcaklık aralığı |
-0,95 ... 6 bar |
| Sıcaklığa bağlı çalışma basıncı |
-0,95 ... 14 bar |
| Çalışma basıncına ilişkin not |
Su: maks. Maksimum 0,6 MPa. 50°C |
| İşletim ortamı |
ISO 8573-1:2010'a göre basınçlı hava [7:-:-]
Su (sıvı, buzsuz) |
| Çalıştırma ve pilot ortama ilişkin not |
Yağlamalı çalışma mümkün
Su: G-dişi yalnızca ek aksesuar olarak OL tipi conta halkasıyla mümkündür |
| Ortam sıcaklığı |
-10 ... 80°C |
| Korozyona dayanıklılık sınıfı CRC 1) |
1 - Düşük korozyon stresi |
| Denizcilik sınıflandırması |
Sertifikayı görün |
1) Daha fazla bilgi www.festo.com/x/topic/kbk
Malzemeler:
| Malzeme muhafazası |
Eloksallı alüminyum, Pirinç, nikel kaplama, PBT |
| Malzeme serbest bırakma halkası |
POM |
| Serbest bırakma halkasının rengi |
Mavi |
| Malzeme boru contası |
NBR |
| Malzeme boru kelepçesi bileşeni |
Yüksek alaşımlı paslanmaz çelik |
| Malzemelerle ilgili not |
RoHS uyumlu |
| Malzeme somunu |
Nikel kaplı pirinç |
| Malzeme içi boş cıvata |
Nikel kaplı pirinç |
| Temiz oda uygunluğu, ISO 1464414'e göre ölçülmüştür 1) |
ISO 14644-1'e göre Sınıf 4 Statik olarak monte edilmiş öğe, ISO 14644-1'e göre anlamlı bir değerlendirme mümkün değildir |
1) QSH itmeli manşonlar ve QSC-...H kör tapalar için, ISO 14644-1'e göre anlamlı bir değerlendirme mümkün değildir (bileşenler statik olarak monte edilmiştir)
Boyutlar:
