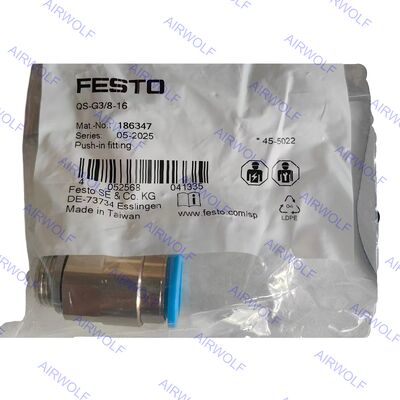

QS-G3/8-16 QS-G1/2-12 QS-G1/2-12-20 QS-G1/2-16 QS-G1/2-16-20 Festo QS Serisi Tak-Çıkar Bağlantı Elemanı
Festo QS Serisi, her türlü pnömatik düzeneğe uyum sağlamak için düz, dirsek, T ve panel tipi bağlantı elemanları dahil olmak üzere kapsamlı bir konfigürasyon yelpazesiyle olağanüstü bir çok yönlülük sunar. Çeşitli tüp malzemeleri ve geniş bir metrik tüp çapı yelpazesiyle uyumlu olması, çeşitli bağlantı ihtiyaçları için birleşik bir çözüm sağlar. Bu geniş seçim, isteğe bağlı dişli port bağlantılarıyla birleştiğinde, mevcut sistemlere sorunsuz entegrasyon sağlayarak dünya çapında otomasyon, paketleme ve makine uygulamaları için temel ve esnek bir bileşen haline getirir.
Sipariş Kodları:
| Ürün Kodu |
Port Bağlantısı1 |
Port Bağlantısı2 |
Parça No. |
Paketleme Miktarı |
| QS-G3/8-16 |
Erkek diş G3/8 |
Tüp Dış Çapı: 16 mm |
186347 |
1 |
| QS-G1/2-12 |
Erkek diş G1/2 |
Tüp Dış Çapı: 12 mm |
186104 |
1 |
| QS-G1/2-12-20 |
Erkek diş G1/2 |
Tüp Dış Çapı: 12 mm |
132046 |
20 |
| QS-G1/2-16 |
Erkek diş G1/2 |
Tüp Dış Çapı: 16 mm |
186105 |
1 |
| QS-G1/2-16-20 |
Erkek diş G1/2 |
Tüp Dış Çapı: 16 mm |
132047 |
20 |
Teknik Veri Sayfası:
| Genel teknik veriler – Metrik ve G erkek diş |
| Pnömatik bağlantı, port 1 |
Erkek diş M5 |
Erkek diş G1/8 |
Erkek diş G1/4 |
Erkek diş G3/8 |
Erkek diş G1/2 |
Erkek diş G3/4 |
| Tasarım |
İtme-çekme prensibi |
| Montaj konumu |
isteğe bağlı |
| Vidalı tapa üzerindeki conta tipi |
Sızdırmazlık halkası |
| Nominal tork |
1.2 Nm |
5.4 Nm |
9 Nm |
15.5 Nm |
26 Nm |
20 Nm |
| Nominal sıkma torku toleransı |
± 20% |
| Nominal boyut |
1.8 ... 2.4 mm |
2.6 ... 6 mm |
3.1 ... 8.5 mm |
4.2 ... 11 mm |
6.4 ... 13 mm |
20 mm |
| Tüp yerleştirme derinliği 1) |
14.9 ... 17 mm |
14.9 ... 20.7 mm |
17 ... 23.4 mm |
18.1 ... 24.8 mm |
23.3 ... 24.8 mm |
27.54 mm |
| Ürün ağırlığı |
8 ... 13 g |
7.7 ... 31 g |
13 ... 48 g |
20 ... 97 g |
33 ... 158 g |
91.2 g |
1) Belirtilen tüp yerleştirme derinlikleri referans değerleridir ve tüp tipine göre biraz değişebilir.
| Genel teknik veriler – Erkek R diş |
| Pnömatik bağlantı, port 1 |
Erkek diş R1/8 |
Erkek diş R1/4 |
Erkek diş R3/8 |
Erkek diş R1/2 |
| Tasarım |
İtme-çekme prensibi |
| Montaj konumu |
isteğe bağlı |
| Vidalı tapa üzerindeki conta tipi |
Kaplama |
| Nominal boyut |
2.4 ... 6 mm |
2.8 ... 8.5 mm |
4.2 ... 11 mm |
6.3 ... 13 mm |
| Tüp yerleştirme derinliği ¹) |
11.6 ... 20.7 mm |
11.9 ... 23.4 mm |
17 ... 24.8 mm |
20.2 ... 24.8 mm |
1) Belirtilen tüp yerleştirme derinlikleri referans değerleridir ve tüp tipine göre biraz değişebilir.
| Genel teknik veriler – Dişi G diş |
| Pnömatik bağlantı, port 1 |
Dişi diş G1/8 |
Dişi diş G1/4 |
Dişi diş G3/8 |
Dişi diş G1/2 |
| Tasarım |
İtme-çekme prensibi |
| Montaj konumu |
isteğe bağlı |
| Vidalı tapa üzerindeki conta tipi |
Kaplama |
| Nominal boyut |
2.8 ... 7 mm |
3 ... 11 mm |
5 ... 11 mm |
11 ... 15 mm |
| Genel teknik veriler – Tak-çıkar manşon |
| Pnömatik bağlantı, port 1 |
Tak-çıkar manşon Ø 4 mm |
Tak-çıkar manşon Ø 6 mm |
Tak-çıkar manşon Ø 8 mm |
Tak-çıkar manşon Ø 10 mm |
Tak-çıkar manşon Ø 12 mm |
Tak-çıkar manşon Ø 16 mm |
| Tasarım |
İtme-çekme prensibi |
| Montaj konumu |
isteğe bağlı |
| Nominal boyut |
2.5 mm |
2.3 ... 4 mm |
2.3 ... 6 mm |
3.8 ... 7.5 mm |
3.7 ... 9 mm |
7.8 ... 11 mm |
| Pnömatik bağlantı, port 1 |
4 mm dış çaplı tüpler için |
6 mm dış çaplı tüpler için |
8 mm dış çaplı tüpler için |
10 mm dış çaplı tüpler için |
12 mm dış çaplı tüpler için |
16 mm dış çaplı tüpler için |
| Tasarım |
İtme-çekme prensibi |
| Montaj konumu |
isteğe bağlı |
| Vidalı tapa üzerindeki conta tipi |
— |
Kaplama |
| Nominal boyut |
2.8mm |
2.8...4.3mm |
2.8...7mm |
4.3...9mm |
6.2...11mm |
13mm |
| Pnömatik bağlantı, port 2 |
4 mm dış çaplı tüpler için |
6 mm dış çaplı tüpler için |
8 mm dış çaplı tüpler için |
10 mm dış çaplı tüpler için |
12 mm dış çaplı tüpler için |
16 mm dış çaplı tüpler için |
22 mm dış çaplı tüpler için |
| Tüp yerleştirme derinliği 1) |
14.9 mm |
17 mm |
18.2 mm |
20.7 mm |
23.3 mm |
24.8 mm |
27.54 mm |
1) Belirtilen tüp yerleştirme derinlikleri referans değerleridir ve tüp tipine göre biraz değişebilir.
Çalışma ve çevre koşulları:
| Çalışma basıncı tüm sıcaklık aralığı |
-0.95 ... 6 bar |
| Sıcaklığa bağlı çalışma basıncı |
-0.95 ... 14 bar |
| Çalışma basıncı notu |
Su: maks. 0.6 MPa, maks. 50°C'de |
| Çalışma ortamı |
ISO 8573-1:2010'a göre basınçlı hava [7:-:-]
Su (sıvı, buzsuz) |
| Çalışma ve pilot ortam notu |
Yağlamalı çalışma mümkün
Su: G-diş sadece OL tipi sızdırmazlık halkası ek aksesuar olarak mümkündür |
| Ortam sıcaklığı |
-10 ... 80°C |
| Korozyon direnci sınıfı CRC 1) |
1 - Düşük korozyon stresi |
| Denizcilik sınıflandırması |
Sertifikaya bakınız |
1) Daha fazla bilgi www.festo.com/x/topic/kbk
Malzemeler:
| Gövde malzemesi |
Eloksallı alüminyum, Pirinç, nikel kaplı, PBT |
| Serbest bırakma halkası malzemesi |
POM |
| Serbest bırakma halkası rengi |
Mavi |
| Tüp contası malzemesi |
NBR |
| Tüp kelepçesi bileşeni malzemesi |
Yüksek alaşımlı paslanmaz çelik |
| Malzeme notu |
RoHS uyumlu |
| Somun malzemesi |
Nikel kaplı pirinç |
| İçi boş cıvata malzemesi |
Nikel kaplı pirinç |
| Temiz oda uygunluğu, ISO 1464414'e göre ölçülmüştür 1) |
ISO 14644-1'e göre Sınıf 4 Statik olarak monte edilmiş eleman, ISO 14644-1'e göre anlamlı bir değerlendirme mümkün değil |
1) QSH tak-çıkar manşonlar ve QSC-...H kör tapalar için, ISO 14644-1'e göre anlamlı bir değerlendirme mümkün değildir (statik olarak monte edilmiş bileşenler)
