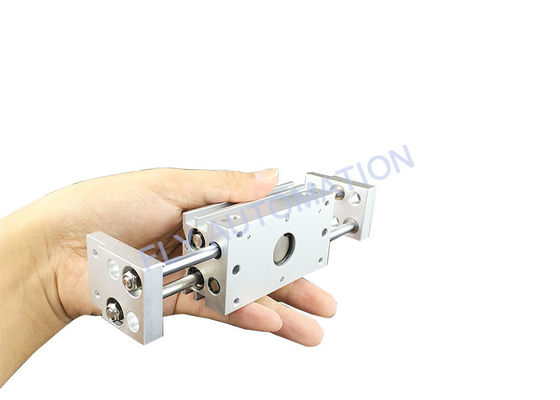

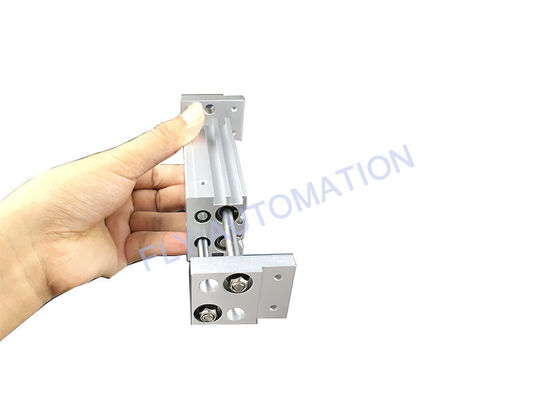

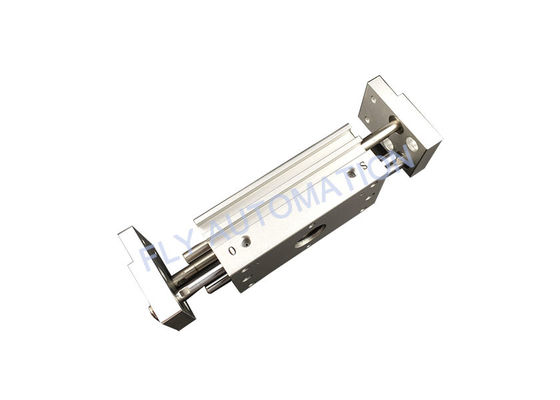

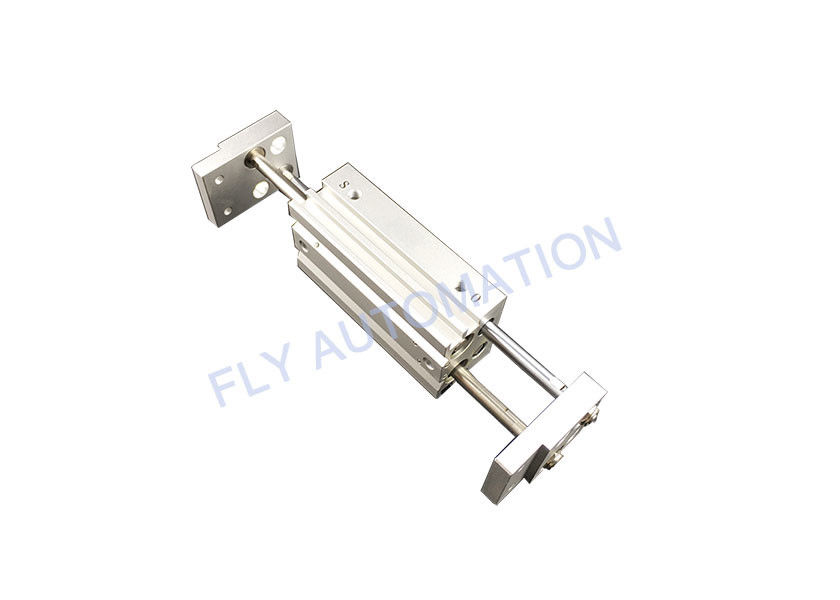

MHL2-10D2 Paralel Tip Hava Tutucu Geniş Tip SMC Hava Silindiri

Uzun vuruş

1.Bir ünite, çeşitli çaplardaki iş parçalarını işleyebilir.
2. Kompakt bir tasarım korunurken, çift piston mekanizmasının kullanılmasıyla büyük miktarda kavrama kuvveti sağlanır.
3.Tüm miller için metal destekli çift uçlu tip yağ emdirilmiş reçine yataklar kullanılır.
4.Dahili toz koruma mekanizmasıMontaj için yüksek derecede serbestlik
5.Otomatik anahtar monte edilebilir

Kavrama Noktası
İş parçası kavrama noktası mesafesi, aşağıdaki etkin kavrama kuvvet grafiklerinde her bir basınç için verilen kavrama kuvveti aralıkları içinde olmalıdır.
iş parçası tutma noktası belirtilen aralıkların ötesinde çalıştırılırsa, parmaklara veya kılavuza uygulanacak yük aşırı dengesiz hale gelecektir.
Sonuç olarak, parmaklar gevşeyebilir ve ünitenin hizmet ömrünü olumsuz etkileyebilir.

Etkili Kavrama Gücü
Etkili kavrama kuvvetinin göstergesi. Tablolarda gösterilen kavrama kuvveti, tüm parmaklar ve aparatlar iş ile temas halindeyken tek parmağın kavrama kuvvetini temsil eder. F = bir parmakla itme.

Parmağa Eklenti Nasıl Monte Edilir
(1) Parmağa bir ataşman takılırken, piston çubuğuna aşırı baskı uygulamamak için piston çubuğunun geri çekilmiş olduğundan emin olun.
(2) Piston çubuğunun kayan kısmını çizmeyin veya ezmeyin.Yatakların veya contaların hasar görmesi hava sızıntılarına veya hatalı çalışmaya neden olabilir.
(3) Parmağa tutturmayı sabitlemek için kullanılan cıvatadaki uygun sıkma torku için aşağıdaki tabloya bakın.

Otomatik Anahtar Montaj Braketleri: Önlemler
Otomatik anahtar aşağıda gösterildiği gibi montaj tarafında ayarlandığında, otomatik anahtar tutucu kenarından dışarı çıktığı için montaj plakasında en az 2 mm boşluk bırakın.

Uyarı
Ataşmana bir iş parçası takılırsa, hareketin başında ve sonunda aşırı darbe oluşmayacağından emin olun.
Bu önlemin alınmaması, tehlikeli olabilecek iş parçasının kaymasına veya düşmesine neden olabilir.

Bir ünite, çeşitli çaplardaki iş parçalarını işleyebilir.
Kompakt bir tasarım korunurken, çift pistonlu mekanizma kullanılarak büyük miktarda kavrama kuvveti sağlanır.
Tüm miller için metal destekli çift uçlu yağ emdirilmiş reçine yataklar kullanılır.
Bir kremayer ve pinyon mekanizması ile senkronize edilmiş parmaklar.
Dahili toz geçirmezlik mekanizması.
Montaj için yüksek derecede serbestlik.
Otomatik geçiş özelliği.
