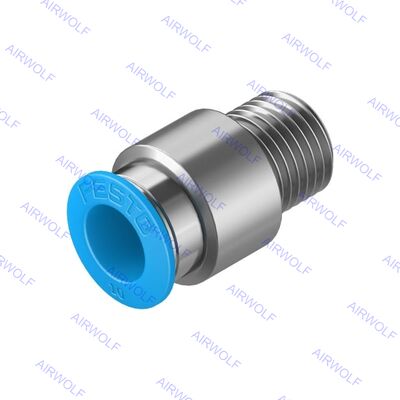

Festo QS-G3/8-10 QS-G3/8-10-50 QS-G3/8-12 QS-G3/8-12-20 QS Serisi Tak-Çıkar Bağlantı Elemanı
Zorlu endüstriyel ortamlarda güvenilir performans için tasarlanan Festo QS Bağlantı Elemanı, güvenli ve uzun ömürlü bir bağlantı sağlar. Paslanmaz çelik tutma halkası, boruya güçlü, titreşime dayanıklı bir tutuş sağlarken, tipik olarak NBR'den yapılmış hassas işlenmiş conta, dinamik basınç koşullarında bile sızdırmaz bir conta garanti eder. Pirinç veya paslanmaz çelik gibi yüksek kaliteli malzemelerden üretilen bu bağlantı elemanları, 16 bar'a kadar basınca dayanır ve mükemmel korozyon direnci sunarak sistem bütünlüğünü sağlar ve sürekli çalışmada arıza süresini azaltır.
Sipariş Kodları:
| Ürün Kodu |
Bağlantı Ağzı 1 |
Bağlantı Ağzı 2 |
Parça No. |
Paketleme Miktarı |
| QS-G3/8-10 |
Erkek diş G3/8 |
Boru dış çapı: 10 mm |
186102 |
10 |
| QS-G3/8-10-50 |
Erkek diş G3/8 |
Boru dış çapı: 10 mm |
132044 |
50 |
| QS-G3/8-12 |
Erkek diş G3/8 |
Boru dış çapı: 12 mm |
186103 |
10 |
| QS-G3/8-12-20 |
Erkek diş G3/8 |
Boru dış çapı: 12 mm |
132045 |
20 |
Teknik Veri Sayfası:
| Genel teknik veriler – Metrik ve G erkek diş |
| Pnömatik bağlantı, ağız 1 |
Erkek diş M5 |
Erkek diş G1/8 |
Erkek diş G1/4 |
Erkek diş G3/8 |
Erkek diş G1/2 |
Erkek diş G3/4 |
| Tasarım |
İtme-çekme prensibi |
| Montaj konumu |
isteğe bağlı |
| Vidalı tapa üzerindeki conta tipi |
Sızdırmazlık halkası |
| Nominal tork |
1.2 Nm |
5.4 Nm |
9 Nm |
15.5 Nm |
26 Nm |
20 Nm |
| Nominal sıkma torku toleransı |
± 20% |
| Nominal boyut |
1.8 ... 2.4 mm |
2.6 ... 6 mm |
3.1 ... 8.5 mm |
4.2 ... 11 mm |
6.4 ... 13 mm |
20 mm |
| Boru yerleştirme derinliği 1) |
14.9 ... 17 mm |
14.9 ... 20.7 mm |
17 ... 23.4 mm |
18.1 ... 24.8 mm |
23.3 ... 24.8 mm |
27.54 mm |
| Ürün ağırlığı |
8 ... 13 g |
7.7 ... 31 g |
13 ... 48 g |
20 ... 97 g |
33 ... 158 g |
91.2 g |
1) Belirtilen boru yerleştirme derinlikleri referans değerlerdir ve türe bağlı olarak biraz değişebilir.
| Genel teknik veriler – Erkek R diş |
| Pnömatik bağlantı, ağız 1 |
Erkek diş R1/8 |
Erkek diş R1/4 |
Erkek diş R3/8 |
Erkek diş R1/2 |
| Tasarım |
İtme-çekme prensibi |
| Montaj konumu |
isteğe bağlı |
| Vidalı tapa üzerindeki conta tipi |
Kaplama |
| Nominal boyut |
2.4 ... 6 mm |
2.8 ... 8.5 mm |
4.2 ... 11 mm |
6.3 ... 13 mm |
| Boru yerleştirme derinliği ¹) |
11.6 ... 20.7 mm |
11.9 ... 23.4 mm |
17 ... 24.8 mm |
20.2 ... 24.8 mm |
1) Belirtilen boru yerleştirme derinlikleri referans değerlerdir ve türe bağlı olarak biraz değişebilir.
| Genel teknik veriler – Dişi G diş |
| Pnömatik bağlantı, ağız 1 |
Dişi diş G1/8 |
Dişi diş G1/4 |
Dişi diş G3/8 |
Dişi diş G1/2 |
| Tasarım |
İtme-çekme prensibi |
| Montaj konumu |
isteğe bağlı |
| Vidalı tapa üzerindeki conta tipi |
Kaplama |
| Nominal boyut |
2.8 ... 7 mm |
3 ... 11 mm |
5 ... 11 mm |
11 ... 15 mm |
| Genel teknik veriler – Tak-çıkar manşon |
| Pnömatik bağlantı, ağız 1 |
Tak-çıkar manşon Ø 4 mm |
Tak-çıkar manşon Ø 6 mm |
Tak-çıkar manşon Ø 8 mm |
Tak-çıkar manşon Ø 10 mm |
Tak-çıkar manşon Ø 12 mm |
Tak-çıkar manşon Ø 16 mm |
| Tasarım |
İtme-çekme prensibi |
| Montaj konumu |
isteğe bağlı |
| Nominal boyut |
2.5 mm |
2.3 ... 4 mm |
2.3 ... 6 mm |
3.8 ... 7.5 mm |
3.7 ... 9 mm |
7.8 ... 11 mm |
| Pnömatik bağlantı, ağız 1 |
4 mm dış çaplı borular için |
6 mm dış çaplı borular için |
8 mm dış çaplı borular için |
10 mm dış çaplı borular için |
12 mm dış çaplı borular için |
16 mm dış çaplı borular için |
| Tasarım |
İtme-çekme prensibi |
| Montaj konumu |
isteğe bağlı |
| Vidalı tapa üzerindeki conta tipi |
— |
Kaplama |
| Nominal boyut |
2.8mm |
2.8...4.3mm |
2.8...7mm |
4.3...9mm |
6.2...11mm |
13mm |
| Pnömatik bağlantı, ağız 2 |
4 mm dış çaplı borular için |
6 mm dış çaplı borular için |
8 mm dış çaplı borular için |
10 mm dış çaplı borular için |
12 mm dış çaplı borular için |
16 mm dış çaplı borular için |
22 mm dış çaplı borular için |
| Boru yerleştirme derinliği 1) |
14.9 mm |
17 mm |
18.2 mm |
20.7 mm |
23.3 mm |
24.8 mm |
27.54 mm |
1) Belirtilen boru yerleştirme derinlikleri referans değerlerdir ve türe bağlı olarak biraz değişebilir.
Çalışma ve çevre koşulları:
| Çalışma basıncı tüm sıcaklık aralığı |
-0.95 ... 6 bar |
| Sıcaklığa bağlı çalışma basıncı |
-0.95 ... 14 bar |
| Çalışma basıncı notu |
Su: maks. 0.6 MPa, maks. 50°C'de |
| Çalışma ortamı |
ISO 8573-1:2010'a göre basınçlı hava [7:-:-]
Su (sıvı, buzsuz) |
| Çalışma ve pilot ortam notu |
Yağlamalı çalışma mümkün
Su: G-diş sadece ek aksesuar olarak OL tipi sızdırmazlık halkası ile mümkündür |
| Ortam sıcaklığı |
-10 ... 80°C |
| Korozyon direnci sınıfı CRC 1) |
1 - Düşük korozyon stresi |
| Denizcilik sınıflandırması |
Sertifikaya bakınız |
1) Daha fazla bilgi www.festo.com/x/topic/kbk
Malzemeler:
| Gövde malzemesi |
Eloksallı alüminyum, Pirinç, nikel kaplı, PBT |
| Serbest bırakma halkası malzemesi |
POM |
| Serbest bırakma halkası rengi |
Mavi |
| Boru contası malzemesi |
NBR |
| Boru kelepçesi bileşeni malzemesi |
Yüksek alaşımlı paslanmaz çelik |
| Malzeme notu |
RoHS uyumlu |
| Somun malzemesi |
Nikel kaplı pirinç |
| İçi boş cıvata malzemesi |
Nikel kaplı pirinç |
| Temiz oda uygunluğu, ISO 1464414'e göre ölçülmüştür 1) |
ISO 14644-1'e göre Sınıf 4 Statik olarak monte edilmiş eleman, ISO 14644-1'e göre anlamlı bir değerlendirme mümkün değil |
1) QSH tak-çıkar manşonlar ve QSC-...H kör tapalar için, ISO 14644-1'e göre anlamlı bir değerlendirme mümkün değildir (statik olarak monte edilmiş bileşenler)
Boyutlar:
Kalite Standartları:
