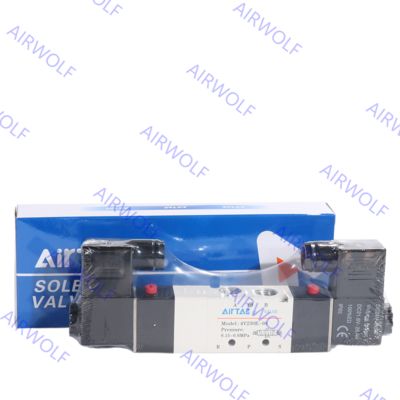

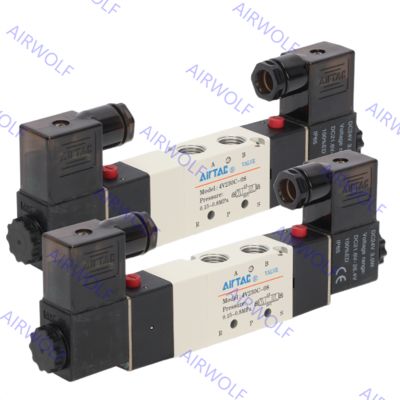

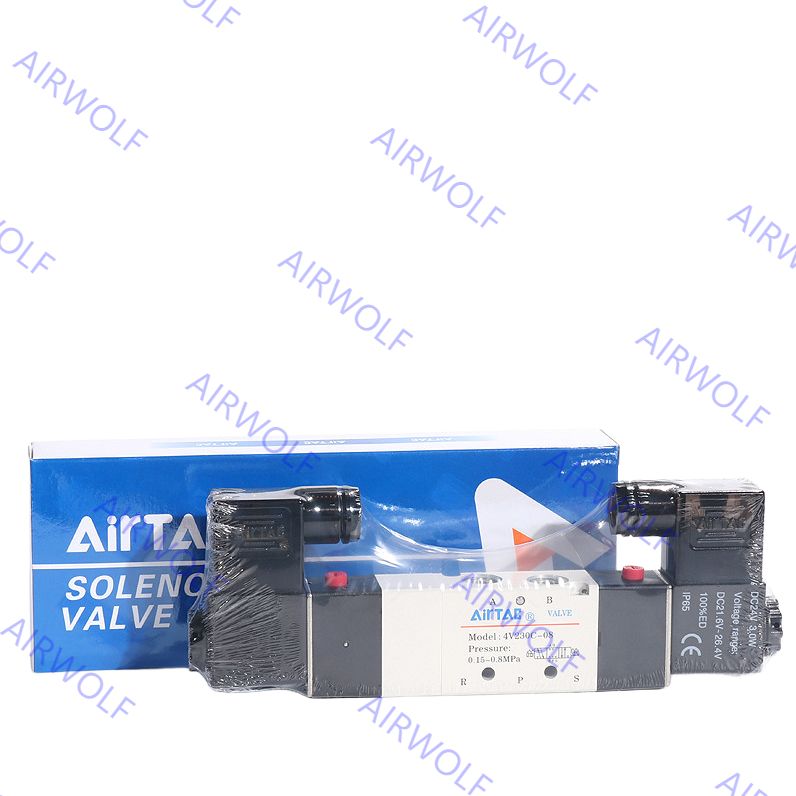

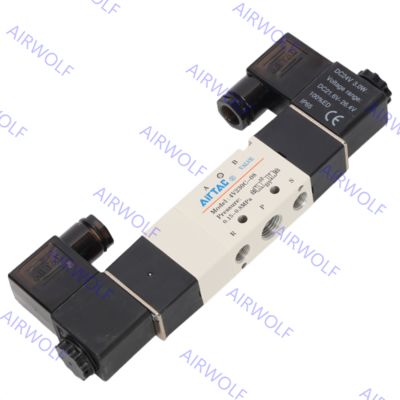

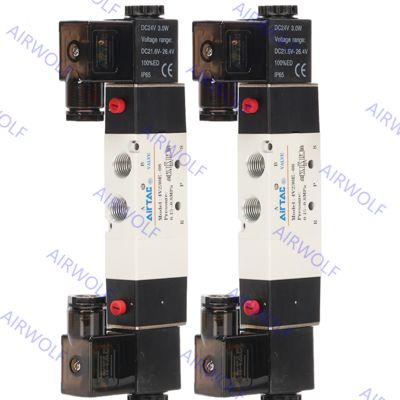

AIRTAC 4V230C-06/08, 4V230E-06/08, 4V230P-06/08 4V200 Serisi 5/3 yönlü Elektrik Solenoid Valf 1/8 " 1/4"
AIRTAC 4V200 Serisi, otomasyon sistemlerinde hassas yön kontrolü için tasarlanmış 5/3 yönlü pnevmatik solenoid valfler dizisidir.4V230C-06 gibi önemli modellerle., 4V230E-06 ve 4V230P-06, güç kesildiğinde merkez konum fonksiyonlarına göre ayrılır: kapalı merkez (tüm portlar engellendi), egzoz merkezi (basınç portu kapalı, çalışma portları tükendi),ve basınç merkezi (tüm portlar basınçlı)0,15 ila 0,8 MPa basınç aralığında çalışırlar, -20 ° C'den 70 ° C'ye kadar sıcaklıklarda çalışabilirler ve dayanıklılık için alüminyum alaşımlı bir gövde ile inşa edilirler.Serisi sürgülü sütun yapısı ile bilinir, iyi bir mühürleme ve hassas yanıt sağlar ve daha kolay hata ayıklama için manuel geçersizleştirme gibi özellikleri içerir.
Sipariş kodları:
| Türü |
Port Boyutu |
Konumlar |
Valf Türü |
| 4V230C-06 |
1/8 inç |
5/3 yolu |
Çifte solenoid kapalı merkezi |
| 4V230E-06 |
1/8 inç |
5/3 yolu |
Çift solenoid egzoz merkezi |
| 4V230P-06 |
1/8 inç |
5/3 yolu |
Çift solenoid basınç merkezi |
| 4V230C-08 |
1/4 inç. |
5/3 yolu |
Çifte solenoid kapalı merkezi |
| 4V230E-08 |
1/4 inç. |
5/3 yolu |
Çift solenoid egzoz merkezi |
| 4V230P-08 |
1/4 inç. |
5/3 yolu |
Çift solenoid basınç merkezi |
Simge:
Spesifikasyon:
| Model |
4V210-06
4V220-06 |
4V230C-06
4V230E-06
4V230P-06 |
4V210-08
4V220-08 |
4V230C-08
4V230E-08
4V230P-08 |
| Sıvı |
Hava ((40μm filtre elemanı ile filtre edilmelidir) |
| Oyunculuk |
İç pilot veya dış pilot |
| Liman boyutu [Not1] |
İçeride=dışarı=egzoz=1/8" |
İçeride=dışarı=1/4" Egzoz=1/8" |
Açıklık boyutu ((Cv)
[Not 4] |
4V210-08,4V220-08:17.0mm2 ((Cv=1.0)
4V230C-08:13.6mm2 ((Cv=0.8) |
| Valf tipi |
5 liman 2 pozisyonu |
5 liman 3 pozisyonu |
5 liman 2 pozisyonu |
5 liman 3 pozisyonu |
| Çalışma basıncı |
0.15~0.8MPa ((21~114psi) |
| Basınç göstergesi |
1.2MPa ((175psi) |
| Sıcaklık |
-20~70°C |
| Vücut malzemesi |
Alüminyum alaşımı |
| Yağlama [Not 2] |
Gerekmiyor. |
| Maks. sıklık [Not3] |
5 döngü/saniye |
3 döngü/s |
5 döngü/saniye |
3 döngü/s |
| Ağırlık (g) |
4V210-06:220
4V220-06:320 |
360 |
4V210-08:220
4V220-08:320 |
360 |
[Not1] PT ipliği, G ipliği ve NPT ipliği mevcuttur.
[Not 2] Yağlanmış hava kullanıldıktan sonra, valf ömrünü optimize etmek için aynı ortamla devam edin. ISO VG32 veya eşdeğer gibi yağlayıcılar önerilir.
[Note3] Maksimum çalıştırma frekansı yüksüz durumdadır.
[Not 4] Eşdeğer delik S ve Cv, akış hızı verilerinden hesaplanır.
Bobin Spesifikasyonu:
| Ürün |
Spesifikasyon |
| Standart voltaj |
AC220V |
AC110V |
AC24V |
DC24V |
DC12V |
| Voltaj kapsamı |
AC: ±15% DC: ±10% |
| Güç tüketimi |
4.5VA |
4.5VA |
5.0VA |
3.0W |
2.5W |
| Koruma |
IP65 ((DIN40050) |
| Sıcaklık sınıflandırması |
B sınıfı |
| Elektrikli giriş |
Terminal, Grommet. |
| Etkinleştirme süresi |
0.05 saniye ve daha az |
