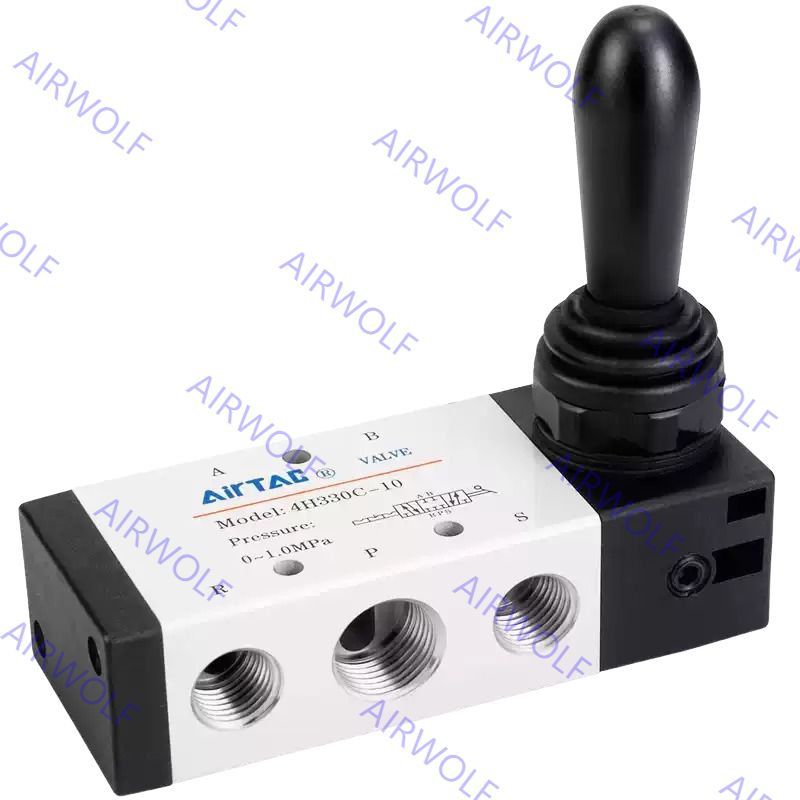

AIRTAC 4HA310-08/10, 4HA330C-08/10, 4HA330E-08/10 4H Serisi 5/2 yollu, 5/3 yollu El Kumanda Valfi 1/4", 3/8"
AIRTAC 4H Serisi El Levye Valfı, endüstriyel otomasyon sistemlerinde hassas hava akışı yönetimi için tasarlanmış, manuel olarak çalıştırılan bir pnömatik yön kontrol valfidir. Bu seri, çift etkili aktüatörlere yönelik çeşitli kontrol ihtiyaçlarını karşılamak üzere merkez konum işlevlerine (kapalı merkez, egzoz merkezi veya basınç merkezi gibi) göre farklılaşan modeller ile hem 5/2 yollu hem de 5/3 yollu konfigürasyonları içerir. Temel özellikler arasında 0 ila 1,0 MPa çalışma basıncı aralığı, 1,5 MPa deneme basıncı ve -20 ila +70°C sıcaklık toleransı yer alır. Alüminyum alaşımlı gövde ve kayar kolon yapısıyla üretilen bu valfler mükemmel sızdırmazlık, hafif özellikler ve kolay kurulum sağlar. Yağlama gerektirmeden çalışırlar ve panel montajı için tasarlanmış olup, makine kontrolü ve pnömatik alet kullanımı gibi uygulamalarda güvenilir performans sağlarlar.
Sipariş Kodları:
| Ürün Kodu |
Bağlantı Noktası Boyutu |
Pozisyonlar |
Vana Tipi |
| 4HA310-08 |
1/4" |
5/2 yollu |
Temel |
| 4HA310-10 |
3/8" |
5/2 yollu |
Temel |
| 4HA330C-08 |
1/4" |
5/3 yol |
Kapalı Merkez |
| 4HA330E-08 |
1/4" |
5/3 yol |
Egzoz Merkezi |
| 4HA330C-10 |
3/8" |
5/3 yol |
Kapalı Merkez |
| 4HA330E-10 |
3/8" |
5/3 yol |
Egzoz Merkezi |
Şartname:
| Modeli |
310-08 |
330-08 |
310-10 |
330-10 |
| Sıvı |
Hava (40 μm filtre elemanı ile filtrelenecek) |
| İşletim |
Manuel kontrol doğrudan etkili tip) |
| Bağlantı noktası boyutu[Not1] |
Giriş=Çıkış=Egzoz=1/4" |
Giriş=Çıkış=3/8";
Egzoz=1/4" |
Delik boyutu (Cv)
[Not3] |
4H310-10:28.0mm²(Cv=1.65)
4H330C-10:21,3mm²(Cv=1,25) |
| Vana tipi |
5/2 yollu |
5/3 yol |
5/2 yollu |
5/3 yol |
| Yağlama [Not2] |
Gerekli değil |
| Basınç aralığı |
0~1.0MPa(0~145psi) |
| Kanıt basıncı |
1.5MPa(215psi) |
| Sıcaklık |
-20~70°C |
| Gövde malzemesi |
Alüminyum alaşımı |
| Çalışma açısı |
±18° |
±10° |
±18° |
±10° |
[Not1] PT dişi, G dişi ve NPT dişi mevcuttur;
[Not2] Yağlanmış hava kullanıldıktan sonra valf ömrünü optimize etmek için aynı ortamla devam edin. ISO VG32 yağlayıcının veya aynı kalitede yağın kullanılması tavsiye edilir.
[Not3] Eşdeğer orifis S ve Cv'nin tümü akış hızı verilerinden hesaplanır.
Akış Şeması:
Yapı:
Boyutlar:
Kurulum:
