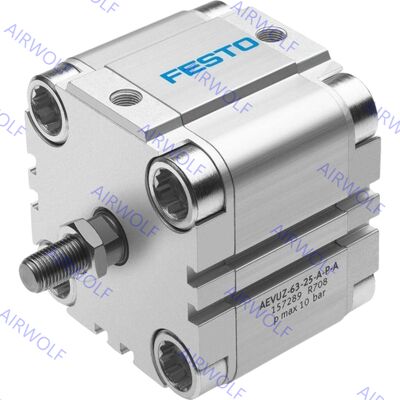

AEVUZ-63-10-P-A AEVUZ-63-10-A-P-A,-15,-20,-25 Festo Tek Etkili Kompakt Silindir
AEVUZ çekme varyantları, güvenilirlik ve kolay entegrasyon için tasarlanmıştır, bakım gerektirmeyen performans sunar ve zorlu endüstriyel ortamlarda yüksek döngülü operasyonlar için uygundur. Tek etkili tasarımları, yalnızca bir hava besleme bağlantısı gerektirerek pnömatik devreleri basitleştirir, bu da çift etkili silindirlere kıyasla hava tüketimini azaltır. Seri, gelişmiş korozyon direnci seçenekleri içerir ve -20°C ila +80°C sıcaklık aralığında çalışabilir, çeşitli koşullarda kararlılık sağlar. Dişli piston çubukları ve standartlaştırılmış montaj seçenekleriyle bu silindirler, paketleme ekipmanları, elektronik montaj hatları ve malzeme taşıma sistemleri gibi makinelerde hızlı kurulumu kolaylaştırır. Dahili yay dönüşü, güç kaybı sırasında bile tutarlı geri çekilmeyi garanti eder, bu da onları kompaktlık ve öngörülebilir hareketi önceliklendiren uygulamalar için güvenli ve verimli bir seçim haline getirir.
Sipariş Kodları:
| Ürün Kodu |
Piston (mm) |
Strok (mm) |
Parça no. |
Tip |
Ürün Kodu |
Piston (mm) |
Strok (mm) |
Parça no. |
Tip |
| AEVUZ-63-10-P-A |
63 |
10 |
157240 |
dişi dişli ile |
AEVUZ-63-10-A-P-A |
63 |
10 |
157286 |
erkek dişli ile |
| AEVUZ-63-15-P-A |
63 |
15 |
157241 |
dişi dişli ile |
AEVUZ-63-15-A-P-A |
63 |
15 |
157287 |
erkek dişli ile |
| AEVUZ-63-20-P-A |
63 |
20 |
157242 |
dişi dişli ile |
AEVUZ-63-20-A-P-A |
63 |
20 |
157288 |
erkek dişli ile |
| AEVUZ-63-25-P-A |
63 |
25 |
157243 |
dişi dişli ile |
AEVUZ-63-25-A-P-A |
63 |
25 |
157289 |
erkek dişli ile |
Veri Sayfası:
| Genel teknik veriler |
| Piston Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Pnömatik bağlantı |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Piston kolu ucu |
Dişi dişli |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
| Erkek dişli |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
| Çalışma ortamı |
ISO 8573-1:2010 [7:4:4]'e göre basınçlı hava |
| Çalışma/pilot ortamı notu |
Yağlanmış çalışma mümkündür (bu durumda yağlanmış çalışma her zaman gerekli olacaktır) |
| Tasarım |
Piston |
| Piston kolu |
| Yastıklama |
Her iki uçta elastik yastıklama halkaları/plakaları |
| Konum algılama |
Yakınlık anahtarı ile |
| Montaj türü |
Delik yoluyla |
| Dişi dişli ile |
| Aksesuarlarla |
| Montaj konumu |
Herhangi biri |
| Çalışma koşulları |
| Piston Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Çalışma basıncı |
Piston kolu bir uçta |
[MPa] |
0.15 ... 1 |
0.13 ... 1 |
0.1 ... 1 |
0.08 ... 1 |
0.06 ... 1 |
| [bar] |
1.5 ... 10 |
1.3 ... 10 |
1 ... 10 |
0.8 ... 10 |
0.6 ... 10 |
| [psi] |
21.8 ... 145 |
18.9 ... 145 |
14.5 ... 145 |
11.6 ... 145 |
8.7 ... 145 |
| Piston kolu S2/S20 boyunca |
[MPa] |
0.17 ... 1 |
0.15 ... 1 |
0.14 ... 1 |
0.12 ... 1 |
0.1 ... 1 |
| [bar] |
1.7 ... 10 |
1.5 ... 10 |
1.4 ... 10 |
1.2 ... 10 |
1 ... 10 |
| [psi] |
24.7 ... 145 |
21.8 ... 145 |
20.3 ... 145 |
17.4 ... 145 |
14.5 ... 145 |
| Ortam sıcaklığı(1) |
°C |
Temel versiyon: –20 ... +80 S6: 0 ... +120 |
| CRC(2) |
2 |
1) Yakınlık anahtarlarının çalışma aralığına dikkat edin
2) Daha fazla bilgi için www.festo.com/x/topic/crc
Malzemeler:
| Kompakt silindir |
| [1] |
Silindir gövdesi |
Dövme alüminyum alaşımı |
| [2] |
Kapak |
Dövme alüminyum alaşımı |
| [3] |
Piston kolu |
Ø 12 ... 32 |
Yüksek alaşımlı paslanmaz çelik |
| Ø 40 ... 100 |
Yüksek alaşımlı çelik |
| [4] |
Flanş vidaları |
Ø 12 ... 16 |
Yüksek alaşımlı paslanmaz çelik |
| Ø 20 ... 100 |
Galvanizli çelik |
| [5] |
Dinamik contalar |
Temel versiyon: Poliüretan, S6: Flor kauçuk |
Boyutlar:
