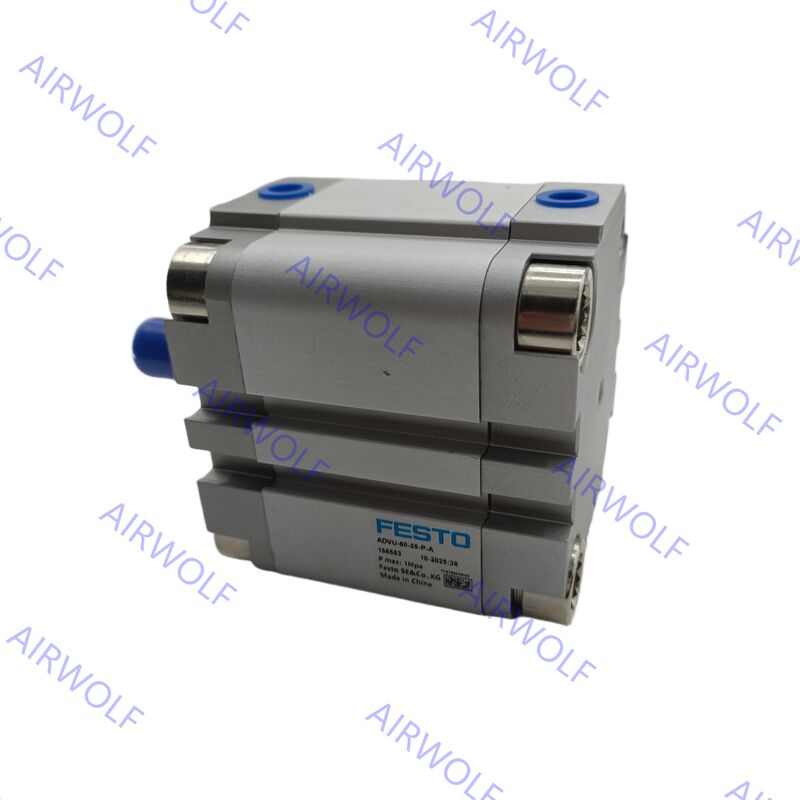

ADVU-63-10-P-A ADVU-63-10-A-P-A,-15,-20,-25,-30,-40,-50,-60,-80 Festo Çift Etkili Kompakt Silindir
Uygulama ve çok yönlülük açısından, ADVU serisi, kapsamlı türev türleri yelpazesi aracılığıyla çeşitli otomasyon ihtiyaçlarını karşılamak üzere tasarlanmıştır. Bunlar arasında, çift uçlu piston koluna sahip S2 varyantı, 120°C'ye kadar dayanabilen yüksek sıcaklık contalarına sahip S6 modelleri gibi seçenekler bulunur. Silindirler, yüzeyle aynı hizada oturan yakınlık sensörlerinin kolay entegrasyonu için üç tarafta oluklara sahip aerodinamik bir tasarıma sahiptir. Bu tasarım, tüm vidaların aksesuar montajı için iç dişlere sahip olması gerçeğiyle birleştiğinde, kurulumu ve bakımı basitleştirir. ADVU'nun kompakt ayak izi, yüksek kuvvet çıkışı ve konfigürasyondaki esnekliğinin birleşimi, robotik, elektronik montaj ve tıbbi ekipman imalatında verimli ve güvenilir pnömatik sistemler tasarlayan mühendisler için vazgeçilmez bir bileşen haline getirir.
Sipariş Kodları:
| Ürün Kodu |
Piston (mm) |
Strok (mm) |
Parça no. |
Tip |
Ürün Kodu |
Piston (mm) |
Strok (mm) |
Parça no. |
Tip |
| ADVU-63-10-P-A |
63 |
10 |
156559 |
dişi dişli |
ADVU-63-10-A-P-A |
63 |
10 |
156645 |
erkek dişli |
| ADVU-63-15-P-A |
63 |
15 |
156560 |
dişi dişli |
ADVU-63-15-A-P-A |
63 |
15 |
156646 |
erkek dişli |
| ADVU-63-20-P-A |
63 |
20 |
156561 |
dişi dişli |
ADVU-63-20-A-P-A |
63 |
20 |
156647 |
erkek dişli |
| ADVU-63-25-P-A |
63 |
25 |
156562 |
dişi dişli |
ADVU-63-25-A-P-A |
63 |
25 |
156648 |
erkek dişli |
| ADVU-63-30-P-A |
63 |
30 |
156563 |
dişi dişli |
ADVU-63-30-A-P-A |
63 |
30 |
156649 |
erkek dişli |
| ADVU-63-40-P-A |
63 |
40 |
156564 |
dişi dişli |
ADVU-63-40-A-P-A |
63 |
40 |
156650 |
erkek dişli |
| ADVU-63-50-P-A |
63 |
50 |
156565 |
dişi dişli |
ADVU-63-50-A-P-A |
63 |
50 |
156651 |
erkek dişli |
| ADVU-63-60-P-A |
63 |
60 |
156566 |
dişi dişli |
ADVU-63-60-A-P-A |
63 |
60 |
156652 |
erkek dişli |
| ADVU-63-80-P-A |
63 |
80 |
156567 |
dişi dişli |
ADVU-63-80-A-P-A |
63 |
80 |
156653 |
erkek dişli |
Veri Sayfası:
| Genel teknik veriler |
| PistonØ |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Pnömatik bağlantı |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
G1/4 |
| Piston kolu ucu |
Dişi dişli |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
M16 |
| Erkek dişli |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
M27x2 |
| Çalışma ortamı |
ISO 8573-1:2010 [7:4:4] standardına göre basınçlı hava |
| Çalışma/pilot ortamı notu |
Yağlanmış çalışma mümkündür (bu durumda yağlanmış çalışma her zaman gerekli olacaktır) |
| Tasarım |
Piston |
| Piston kolu |
| Yastıklama |
Her iki uçta elastik yastıklama halkaları/plakaları |
| Konum algılama |
Yakınlık anahtarı ile |
| Montaj türü |
Delikli |
– |
| Dişi dişli ile |
| Aksesuarlarla |
| Montaj konumu |
Herhangi bir |
| Çalışma koşulları |
| Piston Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Çalışma basıncı |
[MPa] |
0.12 ... 1 |
0.1 ... 1 |
0.08 ... 1 |
0.06 ... 1 |
0.05 ... 1 |
| [bar] |
1.2 ... 10 |
1 ... 10 |
0.8 ... 10 |
0.6 ... 10 |
0.5 ... 10 |
| [psi] |
17.4 ... 145 |
14.5 ... 145 |
11.6 ... 145 |
8.7 ... 145 |
7.3 … 145 |
| Ortam sıcaklığı(1) |
°C |
–20 ... +80 |
| CRC(2) |
2 |
1) Yakınlık anahtarlarının çalışma aralığına dikkat edin
2) Daha fazla bilgi için www.festo.com/x/topic/crc
Malzemeler:
| Kompakt silindir |
| [1] |
Silindir gövdesi |
Dövme alüminyum alaşımı |
| [2] |
Kapak |
Dövme alüminyum alaşımı |
| [3] |
Piston kolu |
Ø 12 ... 32 |
Yüksek alaşımlı paslanmaz çelik |
| Ø 40 ... 125 |
Yüksek alaşımlı çelik |
| [4] |
Flanş vidaları |
Ø 12 ... 16 |
Yüksek alaşımlı paslanmaz çelik |
| Ø 20 ... 125 |
Galvanizli çelik |
| [5] |
Dinamik contalar |
Poliüretan |
Boyutlar:
