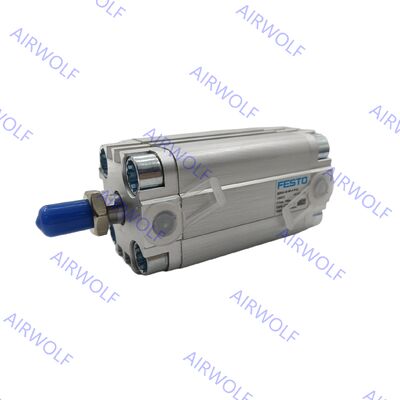

ADVU-16-5-P-A ADVU-16-5-A-P-A,-10,-15,-20,-25,-30,-40 Festo Çift Eylemli Kompakt Silindir
Uygulama ve çok yönlülük bakış açısından, ADVU serisi, kapsamlı tür türleri aracılığıyla çeşitli otomasyon ihtiyaçlarını karşılamak için tasarlanmıştır.Bunlar, çift uçlu piston çubuğu ile S2 varyantı gibi seçenekleri içerir., 120°C'ye kadar dayanabilen yüksek sıcaklıklı mühürlü S6 modelleri.Silindreler, yüzeye doğru oturan yakınlık sensörlerinin kolay bir şekilde entegre edilmesi için üç tarafta olukları olan basit bir tasarıma sahiptir.Bu tasarım, tüm vidaların aksesuar montajı için iç ipliklere sahip olması gerçeğiyle birlikte, montajı ve bakımını basitleştirir.Yüksek güç çıkışı, ve konfigürasyonundaki esneklik, robot, elektronik montajı,ve tıbbi ekipman üretimi.
Sipariş kodları:
| Malzeme kodu |
Piston (mm) |
Hız (mm) |
Bölüm no. |
Türü |
Malzeme kodu |
Piston (mm) |
Hız (mm) |
Bölüm no. |
Türü |
| ADVU-16-5-P-A |
16 |
5 |
156507 |
Dişi iplik |
ADVU-16-5-A-P-A |
16 |
5 |
156593 |
erkek ipliklerle |
| ADVU-16-10-P-A |
16 |
10 |
156508 |
Dişi iplik |
ADVU-16-10-A-P-A |
16 |
10 |
156594 |
erkek ipliklerle |
| ADVU-16-15-P-A |
16 |
15 |
156509 |
Dişi iplik |
ADVU-16-15-A-P-A |
16 |
15 |
156595 |
erkek ipliklerle |
| ADVU-16-20-P-A |
16 |
20 |
156510 |
Dişi iplik |
ADVU-16-20-A-P-A |
16 |
20 |
156596 |
erkek ipliklerle |
| ADVU-16-25-P-A |
16 |
25 |
156511 |
Dişi iplik |
ADVU-16-25-A-P-A |
16 |
25 |
156597 |
erkek ipliklerle |
| ADVU-16-30-P-A |
16 |
30 |
156512 |
Dişi iplik |
ADVU-16-30-A-P-A |
16 |
30 |
156598 |
erkek ipliklerle |
| ADVU-16-40-P-A |
16 |
40 |
156513 |
Dişi iplik |
ADVU-16-40-A-P-A |
16 |
40 |
156599 |
erkek ipliklerle |
Veri sayfası:
| Genel teknik veriler |
| PistonØ |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Pnömatik bağlantı |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
G1/4 |
| Piston çubuğu ucu |
Dişi iplik |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
M16 |
| Erkek iplik |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
M27x2 |
| Çalışma ortamı |
ISO 8573-1:2010 standartlarına uygun basınçlı hava [7:4[4] |
| Uygulama/pilot ortamı ile ilgili not |
Yağlandırılmış çalışma mümkün (bu durumda her zaman yağlandırılmış çalışma gerekecektir) |
| Tasarım |
Piston |
| Piston çubuğu |
| Yastıklama |
Her iki ucunda da esnek yastık halkaları/plakalar |
| Konum algılama |
Yakınlık anahtarı üzerinden |
| Montaj türü |
Çukurlu |
- Evet. |
| Dişi iplik |
| Aksesuarları ile |
| Montaj konumu |
Herhangi bir |
| Çalışma koşulları |
| Piston Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Çalışma basıncı |
[MPa] |
0.12... 1 |
0.1... 1 |
0.08... 1 |
0.06... 1 |
0.05... 1 |
| [Bar] |
1.2... 10 |
1... 10 |
0.8... 10 |
0.6... 10 |
0.5... 10 |
| [psi] |
17.4... 145 |
14.5... 145 |
11.6... 145 |
8.7... 145 |
7.3... 145 |
| Çevre sıcaklığı ((1) |
°C |
20... +80 |
| CRC(2) |
2 |
1) Not Yakınlık anahtarlarının çalışma aralığı
2) Daha fazla bilgi için www.festo.com/x/topic/crc
Malzemeler:
| Kompakt silindir |
| [1] |
Silindir namlu |
Alüminyum alaşımı |
| [2] |
Kapak |
Alüminyum alaşımı |
| [3] |
Piston çubuğu |
Ø 12... 32 |
Yüksek alaşımlı paslanmaz çelik |
| Ø 40... 125 |
Yüksek alaşımlı çelik |
| [4] |
Flanş vidaları |
Ø 12... 16 |
Yüksek alaşımlı paslanmaz çelik |
| Ø 20... 125 |
Galvanizli çelik |
| [5] |
Dinamik mühürler |
Polyuretane |
Boyutları:
