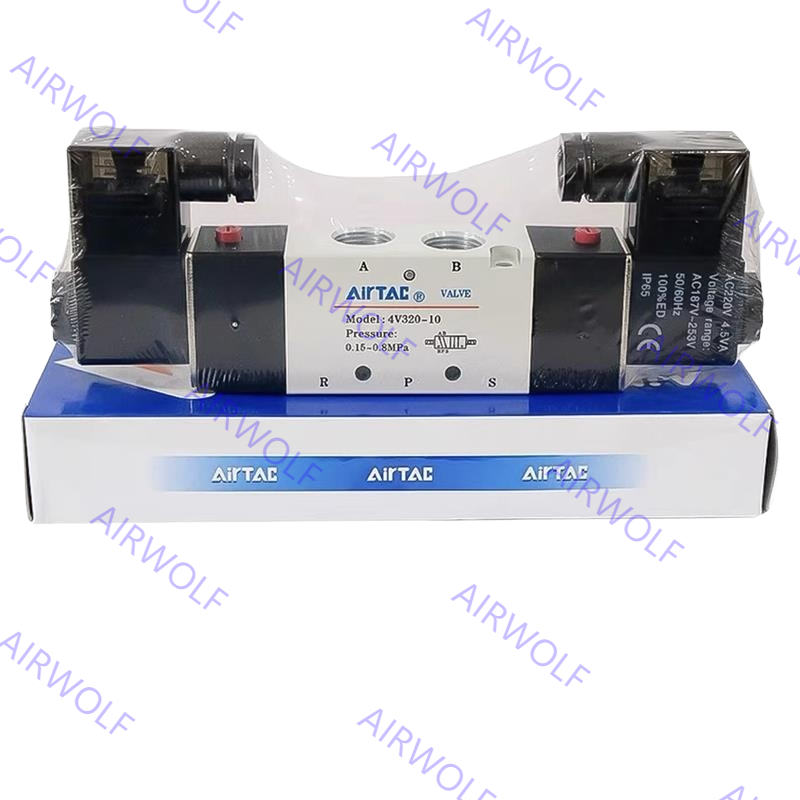

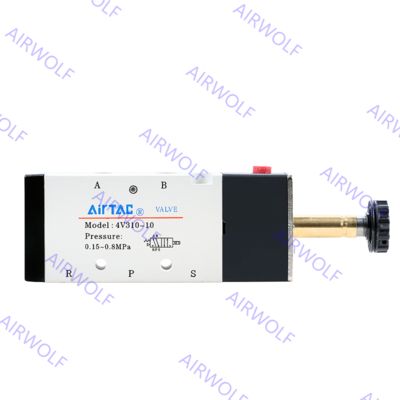

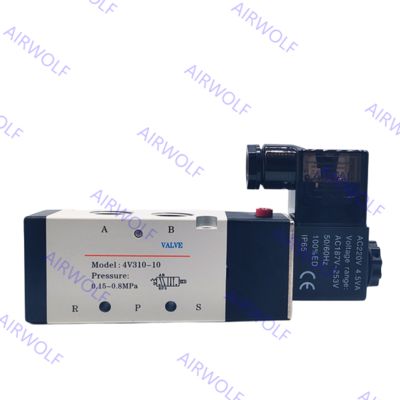

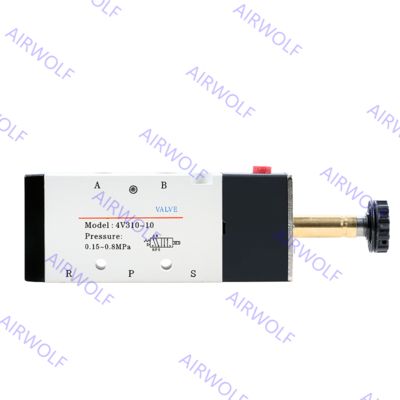

4V310-08/10, 4V320-08/10 AIRTAC 4V300 Serisi 5/2 yollu Elektrikli Solenoid Valf 1/4", 3/8"
Özellikler:
1.Pilot yönlendirmeli mod: Dahili pilot veya harici pilot.
2.Kayar kolon modunda yapı: İyi sızdırmazlık ve hassas tepki.
3.Üç konumlu solenoid valfler, seçiminiz için üç çeşit merkezi fonksiyona sahiptir.
4.Çift kontrollü solenoid valfler hafıza fonksiyonuna sahiptir.
5.İç delik, az sürtünme, düşük başlangıç basıncı ve uzun hizmet ömrüne sahip özel işleme teknolojisini benimser.
6.Yağlama için yağ eklemeye gerek yoktur.
7.Montaj alanından tasarruf etmek için taban ile entegre valf grubu oluşturmak mümkündür.
8.Montaj ve devreye almayı kolaylaştırmak için bağlı manuel cihazlar donatılmıştır.
9.Birkaç standart voltaj sınıfı isteğe bağlıdır.
Sipariş Kodları:
| Tip |
Port Boyutu |
Konumlar |
Valf Tipi |
| 4V310-08 |
1/4" |
5/2 yollu |
Tek Solenoid |
| 4V320-08 |
1/4" |
5/2 yollu |
Çift Solenoid |
| 4V310-10 |
3/8" |
5/2 yollu |
Tek Solenoid |
| 4V320-10 |
3/8" |
5/2 yollu |
Çift Solenoid |
Sembol:
Özellikler:
| Model |
4V310-08
4V320-08 |
4V310-10
4V320-10 |
| Akışkan |
Hava (40μm filtre elemanı ile filtrelenmelidir) |
| Çalışma |
Dahili pilot veya harici pilot |
| Port boyutu [Not1] |
Giriş=Çıkış=Egzoz=1/4" |
Giriş=Çıkış=3/8" Egzoz=1/4" |
Delik boyutu (Cv)
[Not4] |
4V310-10,4V320-10:28.0mm²(Cv=1.65)
4V330C-10:21.3mm²(Cv=1.25) |
| Valf tipi |
5 port 2 konum |
5 port 2 konum |
| Çalışma basıncı |
0.15~0.8MPa(21~114psi) |
| Basınç dayanımı |
1.2MPa(175psi) |
| Sıcaklık |
-20~70℃ |
| Gövde malzemesi |
Alüminyum alaşımı |
| Yağlama [Not2] |
Gerekli değil |
| Maks. frekans [Not3] |
4 döngü/sn |
4 döngü/sn |
| Ağırlık (g) |
4V310-08:310
4V320-08:400 |
4V310-10:310
4V320-10:400 |
[Not1] PT dişi, G dişi ve NPT dişi mevcuttur.
[Not2] Yağlanmış hava kullanıldığında, valf ömrünü optimize etmek için aynı ortamla devam edin. ISO VG32 veya eşdeğeri yağlayıcılar önerilir.
[Not3] Maksimum çalıştırma frekansı, yüksüz durumdadır.
[Not4] Eşdeğer delik S ve Cv, akış hızı verilerinden hesaplanır.
Bobin Özellikleri:
| Öğe |
Özellikler |
| Standart voltaj |
AC220V |
AC110V |
AC24V |
DC24V |
DC12V |
| Voltaj aralığı |
AC: ±15% DC: ±10% |
| Güç tüketimi |
4.5VA |
4.5VA |
5.0VA |
3.0W |
2.5W |
| Koruma |
IP65(DIN40050) |
| Sıcaklık sınıflandırması |
B Sınıfı |
| Elektrik girişi |
Klemens, Rakor |
| Çalışma süresi |
0.05 sn ve altı |
Akış Şeması:
Yapı:
Boyutlar:
Kalite Standartları:
Şirket, ürünler için yepyeni orijinal ürünlerdir, ikinci el ve yenilenmiş ürünler yoktur veya tazmin edilebilir on bırakır ve tam miktarı iade eder, ancak alıcı model hatası satın almamız nedeniyle iadelerden sorumlu değildir, şirketin ürün satışlarından biri sevkiyat tarihinden itibaren bir yıl kalite güvencesinden yararlanır, orijinal kalite standartlarına göre, garanti süresi boyunca ürün sorunları ile, üretici tarafından onaylanması gerekir, tedarikçi çözülecek, depolama nedeniyle talep tarafı, kullanım, kalitesiz ürün nedeniyle kötü bakım ve itirazda bulunmuyor.
Örnekler:
Ürünleri özelleştirmek için bir örnek gönderebilirsiniz, birçok mühendisimiz yardımcı olabilir; Benden bir ürün istiyorsanız, ancak ne istediğinizden emin değilseniz, benden bir örnek isteyebilirsiniz, ücretsiz olacaktır.
Satış sonrası servis:
Ürün tanıtımı, montaj, hata ayıklama, teknik destek vb. gibi bir dizi satış sonrası hizmet sağlayabiliriz.
