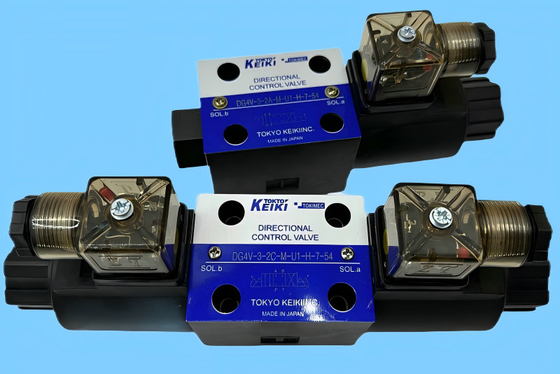

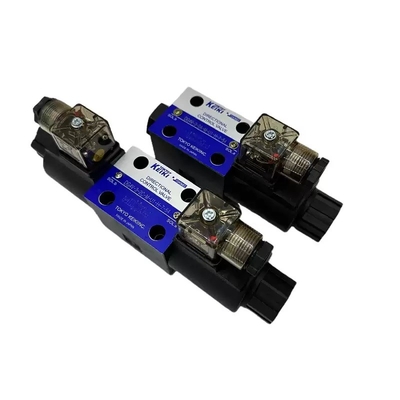

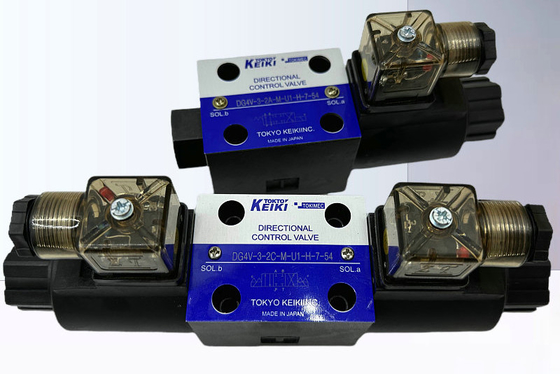

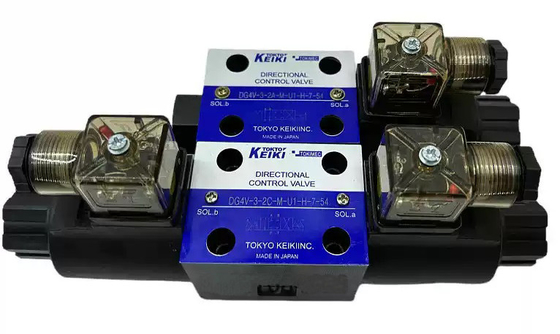

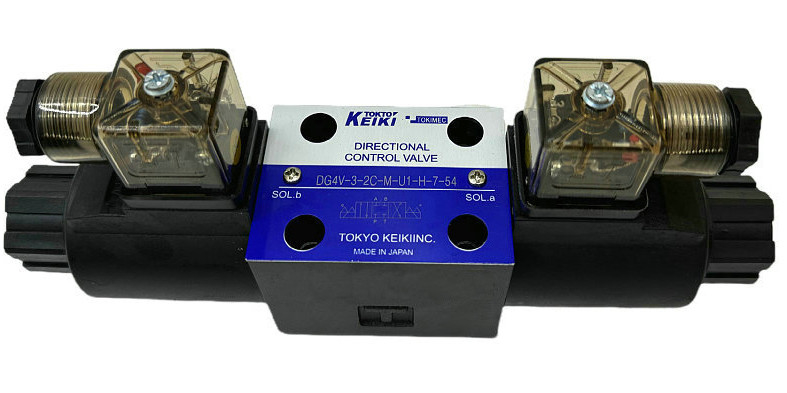

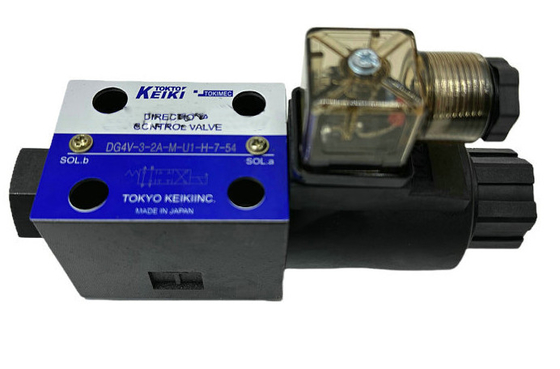

Tokyo KEIKI TOKIMEC Solenoid ile çalışan yön kontrol valfleri DG4V-3
Modeller:
DG4V-3-2A
DG4V-3-2N
DG4V-3-2C
DG4V-3-6C
DG4V-3-8C
DG4V-5
| Örnek Kod |
Maks. Çalışma basıncı MPa |
Maks. Akış L/dakika |
Tanka izin verilen geri basınç MPa |
Maks. Değişim sıklığı (cels/min) |
Ağırlık kg |
| AC |
DC |
AC/DC dönüşümü |
Tek solenoidler |
Çifte solenoidler |
| DG4V-3 |
35 |
"Basınç-Akım Özellikleri"ne bakın. |
20. 6 |
300 |
300 |
120 |
AC |
DC |
AC |
DC |
| 1.5 |
1. 6 |
1.8 |
2.0 |
En fazla çalışma basıncı: 35MPa
Tanka izin verilen geri basınç: 20.6MPa
Güç tüketimi: DC 28-31W AC: 19-26W
İzolasyon Sınıfı: H 180°C
Akım değerleri ve güç tüketimi sıcaklık koşullarına göre değişir.
AC/DC dönüştürme tipinde, AC gücü, dahili düzleyici tarafından DC solenoidi etkinleştirmek için kullanılır ve bv pc solenoidlerinin özellikleriyle birlikte gelir.Bu, solenoidler için bile en yüksek akış için gerekli olan maddeleri içerir..
Yukarıda listelenmeyen besleme voltajları için solenoidlerle ilgili ayrıntılar için Tokyo Keiki'ye başvurun.
Montaj yönelimi
Bahçeden çıkartılmayan türden güvenli bir geçiş sağlamak için
Süpürge ekseninin yatay olması için, monte valfleri vardır.
Diğer rulon/bağırsaklar için montaj pozisyonu kısıtlamaları yoktur.
düzenlemeler.
Solenoid enerjisi
Her zaman solenoid bir tarafı enerjisini kesilmiş olduğundan emin olun
Karşı tarafa enerji vermeden önce.
ve yay ofset valfleri, solenoid sürekli olmalıdır
Dönüştürme sırasında güçlendirilir.
Solenoid, spool'un önceden belirlenmiş konuma dönmesine neden olur.
Bahçe açılmış tip valfler için, spool
Dönüştürülmüş pozisyonda tutulacak ama
Döngü değiştirilmesini sağlayın, solenoid güçlendirilmelidir.
0.1 saniyeden fazla.
T (tank) liman boruları
Alınabilir basınç artışlarının önlenmesi
T limanında üretilen geri basınç değerlendirmesi.
ıslak armatür tipi bu yüzden valf her zaman dolu olduğundan emin olun
Yağla.
İki yönlü ve üç yönlü olarak valf kullanmak
Valf dört yönlü olarak tasarlanmıştır ve maksimum akış sınırlıdır
Tokyo Keiki'ye danışın.
Ayrıntılar.
Uzun süreli solenoid enerjisi
Dikkat uzun süre solenoid olarak ödenmelidir
Yüksek basınçta enerjikleşme spool yapışmasına ve
Değişiklik.
Yüksek basınç nedeniyle arızalar
Değişime eğilimli tank hatlarının akışlarını birleştirmekten kaçının
T limanındaki artış basınçları spool'a yol açabilir
Fırın açık tipten valfler yok.
Enerji kesilmesinde bu tür arızalara karşı hassas.
El ile çalıştırma
El değiştirme için, el değiştirme iğnesine basın.
Uygulama kuvvetinin daha yüksek sırt ile arttığını bilin.
basınç. (grafiğe bakın)
1 Hidrolik sıvı
Atla: mineral yağ bazlı sıvı, su-glikol bazlı sıvı
F3: Fosfat esteri
2 Solenoid ile çalıştırılan yön kontrol valfi (doldurma montajı)
Islak amatör tipi
3 Montaj boyutları:31S0 4401-03
5 Rulo/bağırsak düzenlemesi
A: Bahçe kaydırma, A tipi (2 pozisyon, tek solenoid)
B: Bahçe ofset, B tipi (2 pozisyon, tek solenoid)
C: Yay merkezli tip (3 pozisyon, çift solenoid)
N: Bahçeden çıkartılmamış tip (2 pozisyon, çift solenoid)
6 Solenoid montaj konfigürasyonu (A ve E tipi yay kümeleri için)
At: standart (güçlü: P'den B'ye, A'dan T'ye)
L: Sol el yapısı (enerjiyle: P'den A'ya, B'den T'ye)
7 Elektrikli kablolama sistemi
P: Bağlayıcı solenoidler, kanal kutusu, G 1/2
U: DIN43650 bağlantıları, Pg.11
KU: Uçan kablolar (standart kurşun tel uzunluğu 350 mm,
DC 12 V, sadece 24 V)
8 Elektrikli aksesuarlar
Çıkar: aksesuarlar yok (elektrik kabloları P, KU) ve
Bağlantısız (elektrik kablosu U)
1: Aksesuarları olmayan bağlantılar (elektrik kabloları U)
2: Işık göstericisiyle (AC standardı)
4: Aşırı basınç bastırıcı ile (elektrik kabloları KU, yavaş solenoid enerjisini azaltır)
7: gösterge lambası ve artış baskı cihazı ile (DC standardı)
9: ADC solenoid düzleyici (hızlı solenoid enerjisini kesme), gösterge lambası ve artış bastırıcı
12:ADC solenoid düzleyici (yavaş solenoid enerjisini kesme), gösterge lambası ve artış baskı cihazı
