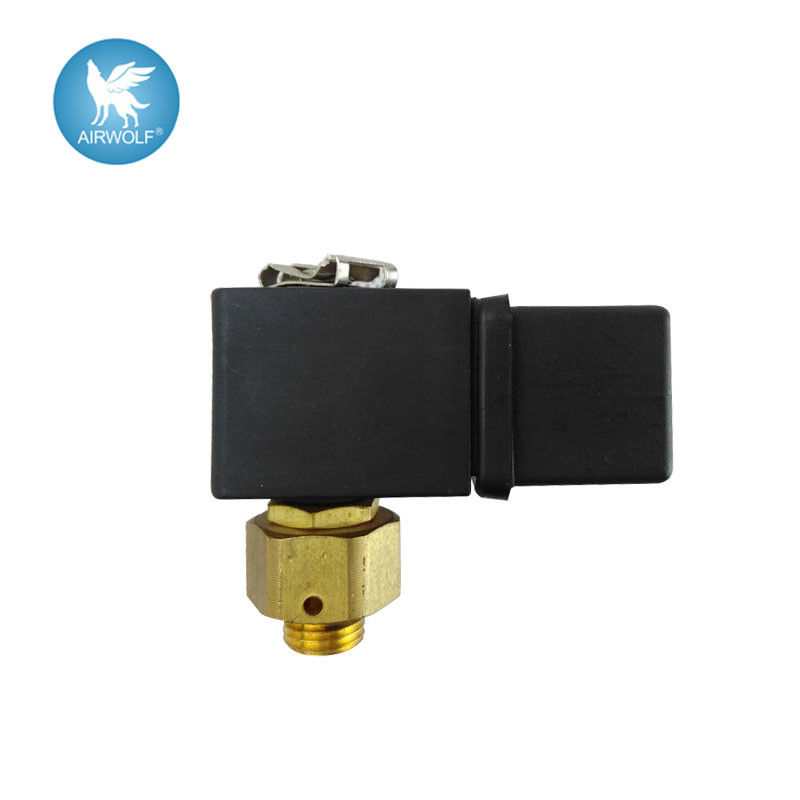

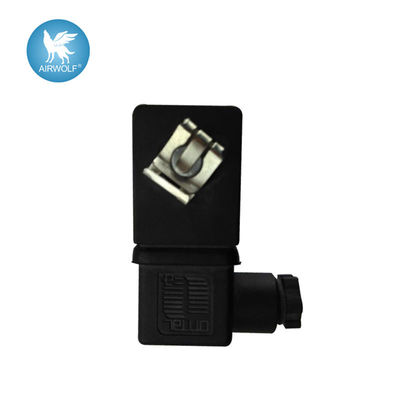

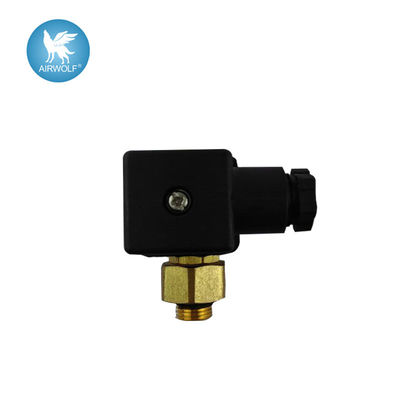

SYS10 Entegre Pilot Çalıştırmalı Solenoid Valf Armatürü Piston Bobini

Autel Pilot valf SYS10 Entegre solenoid valf armatürü piston bobini

Açıklama:
Kullanılmış için İtalya Autel darbe jet valfleri.
Yüksek kaliteli malzeme kullanıyoruz, toplama ekipmanı verimliliği artırılabilir, enerji kaybı da azaltılabilir.
Çalışma frekansı sabit
Ömrü yaklaşık 1 milyon döngüdür.

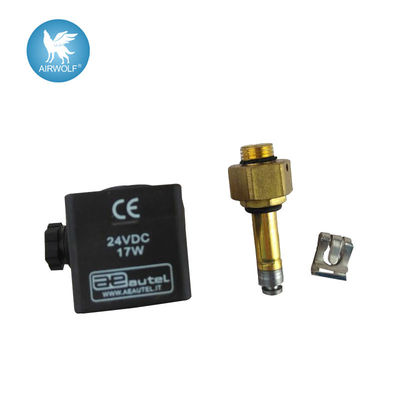

Gerilim: DC24V
Güç: 17W

1.Darbe diyafram valfleri, güvenilir ve ekonomik çalışma sağlamak için yüksek akış, uzun ömür ve son derece hızlı açma ve kapamayı bir araya getiren toz toplayıcı servis uygulamaları için özel olarak tasarlanmıştır.
2.Özel ana diyafram tertibatlarıyla birlikte yüksek akışlı, açılı tip gövdeler, toz toplayıcı servis uygulamaları için gereken benzersiz işletim özelliklerini sağlar
3.Entegre sıkıştırma fitingli tasarım, dişli borulara gerek olmadığı için montajı kolaylaştıracaktır.
4.Yüksek kaliteli diyaframlar, zorlu koşullar altında bile uzun bir çalışma ömrü sağlamak için güçlendirilmiştir ve aşınmaya dayanıklıdır
5.Entegre pilotla çalıştırılan valfler ilgili tüm EC direktiflerini karşılar

Genel açıklama

Yüksek verimli serilere düz yüzeyli vana serisini dahil edebiliriz.Temizlik için kullanılan bu vanalar
Hava filtreleme sistemlerindeki filtre elemanları, özellikle kare başlıklı tanklar gibi düz yüzeyler için tasarlanmıştır ve
flanşlı tank.Geleneksel modelde olduğu gibi dişli ve kaplin bağlantılı, etkinleştirme şu şekilde olabilir:
Entegre pilot valf üzerine yerleştirilir ve uyarma (elektrik) bir bobin ile yapılır.
Uzak: pilot uzaktadır ve uyarma pnömatiktir.Pilot ve vana arasındaki bağlantı şu şekilde yapılır:
basit bir pnömatik tüp.
Tüm bunlar, iç geometrik özelliklerin derinlemesine incelenmesinden ve
diyafram üzerine teknolojik araştırma.Bu hızlı açma-kapama döngülerini garanti eder ve
bir milyondan fazla çekim.

Giriş
Elektromanyetik darbe valfi, bir elektrik sinyali alındığında anında valften geçen gazı ifade eder.Nabız fenomeni gibi, kısa dalgalanma değişimine sahiptir.Bu nedenle darbe valfi olarak adlandırılır.Elektromanyetik pilot valf ve darbe valfi için elektromanyetik darbe valfinin endüstri standardı tanımı, elektrik sinyalleri ile kontrol edilen diyafram valf.


Rekabet avantajı:



Kalite standartları :
Ürünler için şirket yepyeni orijinal ürünlerdir, ikinci el ve yenilenmiş ürünler yoktur veya telafi edilebilir bir on bırakıp tam tutarı iade eder, ancak model hatası satın almamız nedeniyle alıcı, iadelerden sorumlu değildir, başka bir şirket Ürün satışları, sevkiyat tarihinden itibaren kalite güvencesi, orijinal kalite standartlarına göre, garanti süresince, ürün sorunları ile ilgili olarak, üretici tarafından onay testine ihtiyaç duyulması, çözümlenmesi gereken tedarikçi, depolama nedeniyle talep tarafı, kullanım, zayıf düşük kaliteli ürünün neden olduğu bakım ve itirazları artırma

Garanti:
Tüm ürün Temel 3 Aylık Satıcı Garantisi ile birlikte gelir, 3 Ay içinde ürün arızalıysa, Arızalı ürünü aldıktan sonra ekstra Şarj Cihazı olmadan değiştirme (nakliye ücreti dahil) sunacağız.
3 Ay sonra Arızalı ürün varsa, Alıcılar yine de geri gönderebilir, Garanti için tedarikçilerle veya Fabrikada iletişime geçeceğiz.Alıcılar, değiştirilen öğeyi tekrar göndermek için Nakliye ücretini ödemelidir.

Giriş
Elektromanyetik darbe valfi, bir elektrik sinyali alındığında anında valften geçen gazı ifade eder.Nabız fenomeni gibi, kısa dalgalanma değişimine sahiptir.Bu nedenle darbe valfi olarak adlandırılır.Elektromanyetik pilot valf ve darbe valfi için elektromanyetik darbe valfinin endüstri standardı tanımı, elektrik sinyalleri ile kontrol edilen diyafram valf.

Çalışma prensibi
Elektrikli darbe kontrolörü, elektromanyetik armatürün hareketli çubuğu çekmesi için giriş sinyalleri gönderir.Diyaframın arka boşluğundaki basınçlı gazı hızlı bir şekilde boşaltmak için dengeleme deliğini kapatın;ön boşluktaki basınçlı gaz geçişi açmak için diyaframı tutar ve valf temizlemeye başlar.
Darbe sinyali kaybolur ve armatürün yayı, dengeleme deliğini kapatmak için hareketli çubuğa devam etmek için hemen çalışır.Diyaframın arka boşluğundaki basınçlı gaz ve yay, geçidi kapatmak için birlikte çalışır ve valf temizlemeyi durdurur.
Diyaframdaki sönümleme deliği, armatürün hareketli çubuğu dengeleme için ayağa kalktığında hava akışını sönümleme ve geçidi kapatmak ve temizliği durdurmak için dengeleme deliği kapanır kapanmaz havayı arka boşluğa iletme işlevi görür.

Taksit tanıtımı:
1. Önce darbe valfinin iyi durumda olduğunu onaylayın ve ardından takın
2. Darbe vanası doğrudan gaz manifoldu flanşının dış duvarına monte edilecektir.Gaz manifoldunun karşısındaki püskürtme borusu.Çizim ve kılavuza göre, uygun püskürtme borusu ve kurulumla eşleşen darbe valfi.Hava manifoldunun altına valf takılmasını önlemek için.Darbe valfi trakea ve konektörle eşleşirse, konektör yalnızca sızdırmazlık amacıyla kullanılacaktır.Yapısal destek bileşenleri olamaz.Düz konektör sabit püskürtme torcu ve paketine güvenemez.Püskürtme borusu ve hava manifoldu bağımsız olarak sabitlenmelidir.
3. Sert somunu sıkmak için, maksimum 20 N * m tork. Trakeayı 20 N * m torsiyonla sıkın.
4. Bağlantı kontrol kablosunun her elektrikli kontrol valfi yuvasına bağlanması gerekir.Yağmurun su geçirmez olmaması için belirtilen çizgiye dikkat edin.Veya mafsal ve naylon boru vasıtasıyla, naylon boru bağlantısının darbe vanasını ve elektromanyetik montaj kutularını birbirine bağlayacaktır.
5. Basınçlı havanın temiz ve kuru olmasını sağlamak.Hava manifoldu sistemi, orta düzeyde basınç sağlar ve sızıntı kurulumunu kontrol eder.(Sabun ve suyla fırçalayabilir, arayüzün kabarcık olup olmadığını kontrol edebilir).Basınç şişirilmiş hava yastığı üzerinde gerçekleştirildi (valf basıncı yaklaşık 0,03 ~ 0,86 mpa'dır), maksimum 0,8 mpa hava basıncı için önerilir
6. Darbe valf üflemesinin test edilmesi, tüm pilot valfin normal çalışıp çalışmadığının ve darbe üfleme sesinin net olup olmadığının dinlenmesi.
