Liandong-U-Gu 17-2#, Shengyuan Yolu 1#, Jiangkou Caddesi, Fenghua Bölgesi, Ningbo Şehri, Zhejiang Eyaleti, Çin | airwolf@flyautomatic.com |
Menşe yeri: | Çin |
Marka adı: | FLY/AIRWOLF or others |
Sertifika: | ISO 9001,CE |
Model numarası: | RCA45DD |
Min sipariş miktarı: | 1 parça |
---|---|
Fiyat: | price negotiable |
Ambalaj bilgileri: | kutu |
Teslim süresi: | 5 iş günü |
Ödeme koşulları: | T / T peşin, Western Union, Paypal, Kredi kartı |
Yetenek temini: | 2000 adet / ay |
Ürün adı: | 'DD' Serisi Pulse Jet Vanalar | Valf ebadı: | G1 1/2 İNÇ |
---|---|---|---|
Gövde ve Şifonyer Somunları: | Alüminyum (döküm) | Mühürler: | Nitril |
Dresser Somun Contaları:: | Nitril | ||
Vurgulamak: | G1 1/2 "Pilot Solenoid Valf,RCA45DD Pilot Solenoid Valf,Nitril Pilot Solenoid Valf |
Açıklama
Şifoniyer somun bağlantı noktalarına sahip yüksek performanslı diyafram valf.Entegre pilotlu veya uzaktan kumandalı valf olarak mevcuttur.Girişe 90 ° 'de çıkış.
İçin uygun
Toz toplayıcı uygulamaları, özellikle ters darbeli jet filtre temizliği için ve torba filtreler, kartuş filtreler, zarf filtreler, seramik filtreler ve sinterlenmiş metal fiber filtreler dahil çeşitleri.
Sipariş kodu | Bağlantı noktası boyutu | Orifis | Akış Değeri | Ağırlık (kg) | ||
G Dişli | mm | Kv | Özgeçmiş | CA | RCA | |
CA25DD / RCA25DD | 1 " | 25 | 20 | 23 | 1.25 | 1.01 |
CA45DD / RCA45DD | 1 1/2 " | 40 | 44 | 51 | 2.30 | 2.15 |
İnşaat | |
Vücut | Alüminyum (Döküm) |
Yıkayıcı | SS 304 |
Armatür | SS 430FR |
Çekirdek ve Plugnut | Paslanmaz çelik |
Çekirdek Yay | SS 304 |
Sızdırmazlık ve disk | NBR (nitril / buna-n) |
Vidalar | SS302 |
Diyafram | PA-6 (Standart), fluororubber |
Gölgeleme bobini | Bakır |
Bağlayıcı | DIN43650A |
Voltaj | DC: 24V, AC: 24V, 48V, 110V, 230V |
Çalışma sıcaklığı | -20 ila + 85 ℃ Nitril contalar -29 ila + 232 ℃ fluororubber contalar |
Koruma Sınıfı | IP65 |
Bobin İzolasyon Sınıfı | F |
Çalışma Basıncı | 0.35-0.85Mpa |
Zaman aralığında tavsiye edilir | 50-500 ms |
Bakliyat arasında önerilen süre | 1 dakika veya daha az |
Bakım
Sistem üzerinde herhangi bir bakım faaliyeti yürütmeden önce, bileşenlerin basınç ve güç kaynaklarından tamamen izole edildiğinden emin olun.Basınç
ve valf tam olarak monte edilene kadar güç tekrar uygulanmamalıdır.Her yıl diyafram ve pilot muayenesi yapılmalıdır.
Kurulum
Güvenliğiniz için tüm vanalar ve borular tamamen dolana kadar sisteme basınç uygulamayın.
güvenli.Sistem basınç altındayken takılı bir valfi çıkarmaya çalışmayın.
1. Vana özelliklerine uyacak şekilde besleme ve üfleme borusu borularını * hazırlayın.Yüklemekten kaçının
tankın altındaki vanalar.
2. Tankın ve boruların kir, pas veya diğer parçacıklardan arındırılmış olduğundan emin olun.
3. Besleme havasının temiz ve kuru olduğundan emin olun.
4. Vanaları giriş borularına ve üfleme borusunu vanalara monte edin, bilye somunlarını sıkın.
5. Tanklar ve borular bağımsız olarak vanadan uzaklaştırılmalıdır.
6. Solenoide elektrik bağlantıları yapın veya RCA pilot portunu pilot vanaya bağlayın
(Yalnızca RCA valfleri).
7. Sisteme orta düzeyde basınç uygulayın ve kurulum sızıntılarını kontrol edin.
8. Sistemi tamamen basınçlandırın.
9. Ateşi test edin ve düzgün çalıştırma ve keskin nabız sesini dinleyin.
Vana yapısal bir bileşen değildir.Tankları veya boruları tutmak için vanaya güvenmeyin.
* Borular Çizelge 40 dış çapa uygun olmalıdır
40 Boyut Çizelgesi | OD mm | OD İnç |
3/4 " |
26.7 | 1.050 |
1 " | 33.4 | 1.315 |
1,5 " | 48.3 | 1.900 |

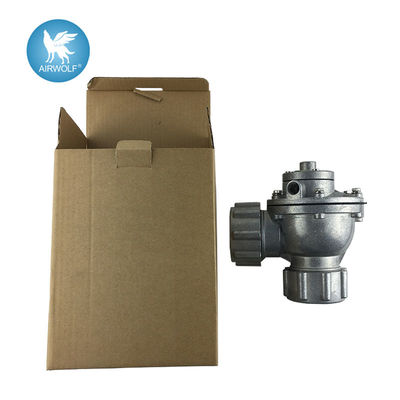

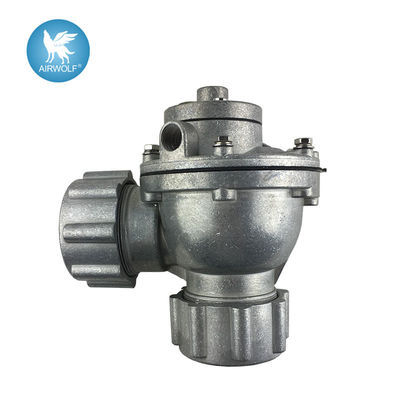

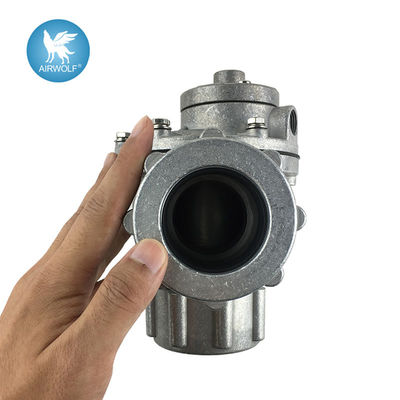

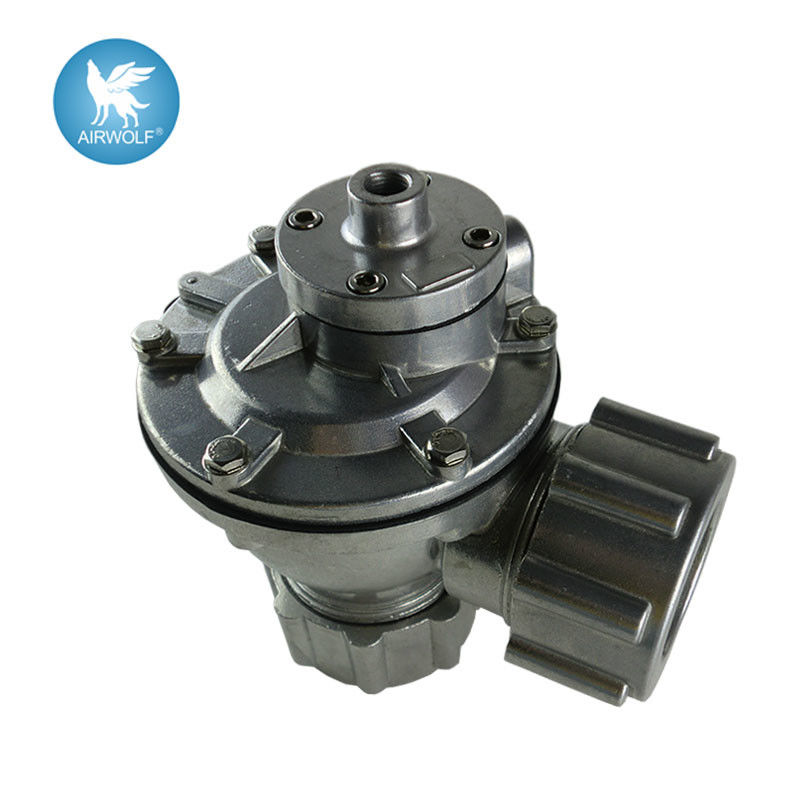

Ürün resimleri
Giriş
Elektromanyetik darbe valfi, bir elektrik sinyali alındığında anında valften geçen gazı ifade eder.Nabız fenomeni gibi, kısa dalgalanma değişimine sahiptir.Bu nedenle darbe valfi olarak adlandırılır.Elektromanyetik pilot valf ve darbe valfi için elektromanyetik darbe valfinin endüstri standardı tanımı, elektrik sinyalleri ile kontrol edilen diyafram valf.
Çalışma prensibi
Elektrikli darbe kontrolörü, elektromanyetik armatürün hareketli çubuğu çekmesi için giriş sinyalleri gönderir.Diyaframın arka boşluğundaki basınçlı gazı hızlı bir şekilde boşaltmak için dengeleme deliğini kapatın;ön boşluktaki basınçlı gaz geçişi açmak için diyaframı tutar ve valf temizlemeye başlar.
Darbe sinyali kaybolur ve armatürün yayı, dengeleme deliğini kapatmak için hareketli çubuğa devam etmek için hemen çalışır.Diyaframın arka boşluğundaki basınçlı gaz ve yay, geçidi kapatmak için birlikte çalışır ve valf temizlemeyi durdurur.
Diyaframdaki sönümleme deliği, armatürün hareketli çubuğu dengeleme için ayağa kalktığında hava akışını sönümleme ve geçidi kapatmak ve temizliği durdurmak için dengeleme deliği kapanır kapanmaz havayı arka boşluğa iletme işlevi görür.
