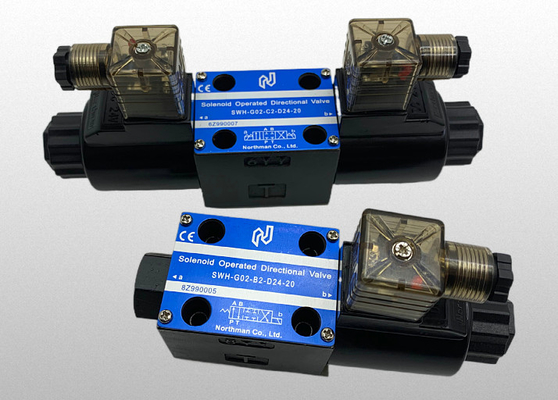

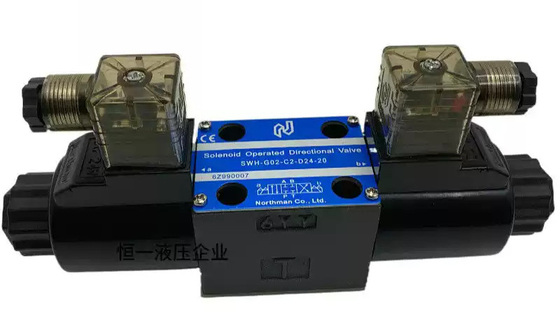

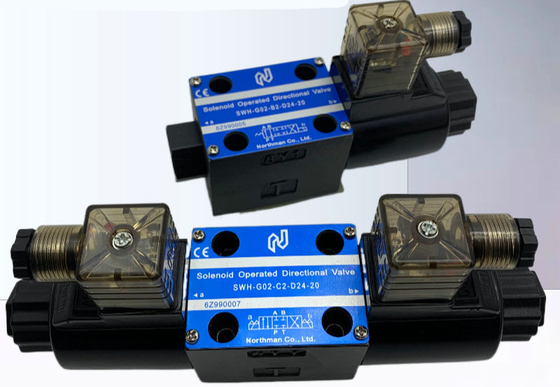

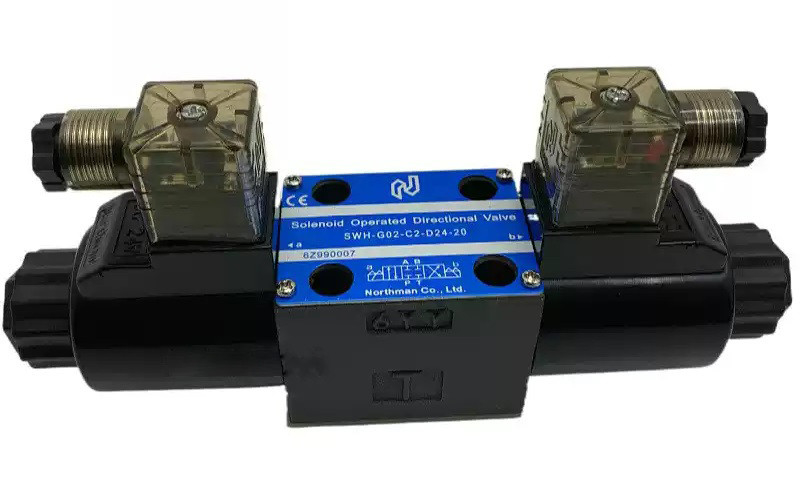

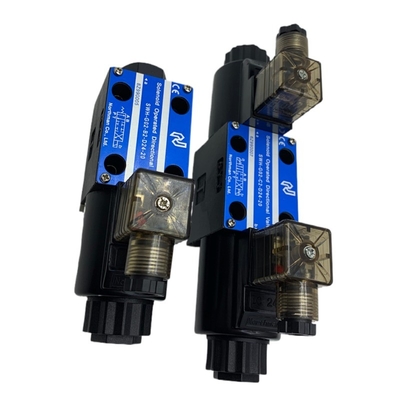

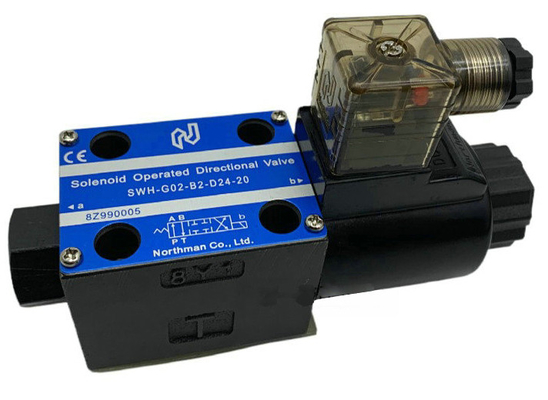

Northman SWH-G02 Serisi Hidrolik Solenoid İşletilen Yönlendirme Kontrol Valfı
SWH-G02-B2
SWH-G02-C2
SWH-G02-C3
SWH-G02-C4
SWH-G02-C6
SWH-G02-D2
Özellikler
• Armatür, yağ sisteminde çalışır. Çarpışma yumuşatılır, gürültü azaltılır ve solenoid ömrü artırılır.
• Islak armatür solenoidi, baskı iğnesi mühürlenmesini ortadan kaldırır, bu nedenle daha uzun valf ömrü için mühür aşınması veya sızıntı yoktur.
• Maksimum yalıtım özellikleri için nem ve kirden geçirmez kalıplar.
• Temizliği kolaylaştırmak için fişlendirilmiş solenoid.
• Tüm bobinler ve gövdeler, bakımı basitleştiren birbirini değiştirebilir.
• Sinyal lambaları ve çember kitleri standarttır.
• Yüksek basınç, yüksek akış derecesi ve düşük basınç düşüşü.
• Özel olarak tasarlanmış, dengelenmiş spool, maksimum güvenilirlik ve uzun ömür için uygun kaydırma gücünü sağlar.
• Yangına dayanıklı sıvılar için Viton mühürleme kitleri mevcuttur.
Maksimum çalışma basıncı: 310 BAR (4500 PSI)
Adlık akış kapasitesi: 63 LPM (16.8 GPM) MAX - Rulo türüne göre değişir
En yüksek tank hattı geri basıncı: 138 BAR (2000 PSI)
Maksimum çalışma sıklıkları: 300 CPM
Tavsiye edilen filtreleme: 25 Mikron
Hidrolik sıvılar: Mineral yağ, viskozluk 10 - 400 cST
sıcaklık aralığı: -25° C'den +90° C'ye (-13° F'den +194° F'ye)
TEKNİK BILGİLER:
• Solenoid, bobinin nominal voltajının -10% ila +10% arasında kullanılabilir.
• 1500 v/s'ye dayanır.
• 100mQ'dan fazla yalıtım direnci
• IP65 derecesine uygun
• Değişim eylemleri için yaklaşık 0,1 saniyelik bir anlık sinyal gereklidir.
Aksesuarlar:
• Montaj bult kitleri, valf soket başlık vidaları ile birlikte sağlanır
(#10-24UNCx1-3/4"L 4 adet) 50-70 kgf-cm (43.3-60.6 lb-in) sıkıştırma tork için.
• O-Ring AS568-012 4 adet.
Basınç düşüşü ve performans eğreleri
Sınav Sistemi
1Test Valfı.
2- Pompa.
3Basınç sensörü.
4. Akış sensörü
5. Yardım Valfı
6Gaz vanası.
Sınav Sistemi
1Test Valfı.
2- Pompa.
3Basınç sensörü.
4. Akış sensörü
5. Yardım Valfı
6Gaz vanası.
Test Şartları
Basınç: 138 BAR (2000PSI)
Akış Hızı: 30 LPM ((8 GPM)
Viskozite: 35 cSt ((175 SSU)
Özellikler
• Aşırı voltajı bastırır.
• Relay temasları arasındaki kıvılcımları ortadan kaldırır.
• Relay temasının ömrünü uzatır.
Sonuçlar
• Kontrol rölesinin güvenilirliğini artırır.
• Geleneksel rölelerin ömrünü uzatır.
• Minyatür bir röle ile çalıştırılabilir.
• Dahili DC modeli RAC düzleyici, kontrol rölesi temasındaki kıvılcımları ortadan kaldırır.
| Model ve Ağırlık |
| Model |
Ağırlık |
Model |
Ağırlık |
| kg ((lb) |
kg ((lb) |
| SWH-G02-C **-A***-10-** |
1.9(4.18) |
SWH-G02-C -A ***-20- ** |
1.9(4.18) |
| SWH-G02-B **- A***-10-** |
1.6 ((3.52) |
SWH-G02-B- A***-20-** |
1.5(3.3) |
| SWH-G02-C**- D/R***-10-** |
2.0(4.4) |
SWH-G02-C - D/R ***20-** |
2.0(4.4) |
| SWH-G02-B**- D/R**-10-** |
1.6 ((3.52) |
SWH-G02-B - D/R ***-20- ** |
1.6 ((3.52) |
| SWH-G02-D **- A ***-10-** |
1.9(4.18) |
SWH-G02-D- A ***-20- ** |
1.9(4.18) |
| SWH-G02-D**-D/R ***-10-** |
1.9(4.18) |
SWH-G02-D - D/R *** -20-** |
1.9(4.18) |
