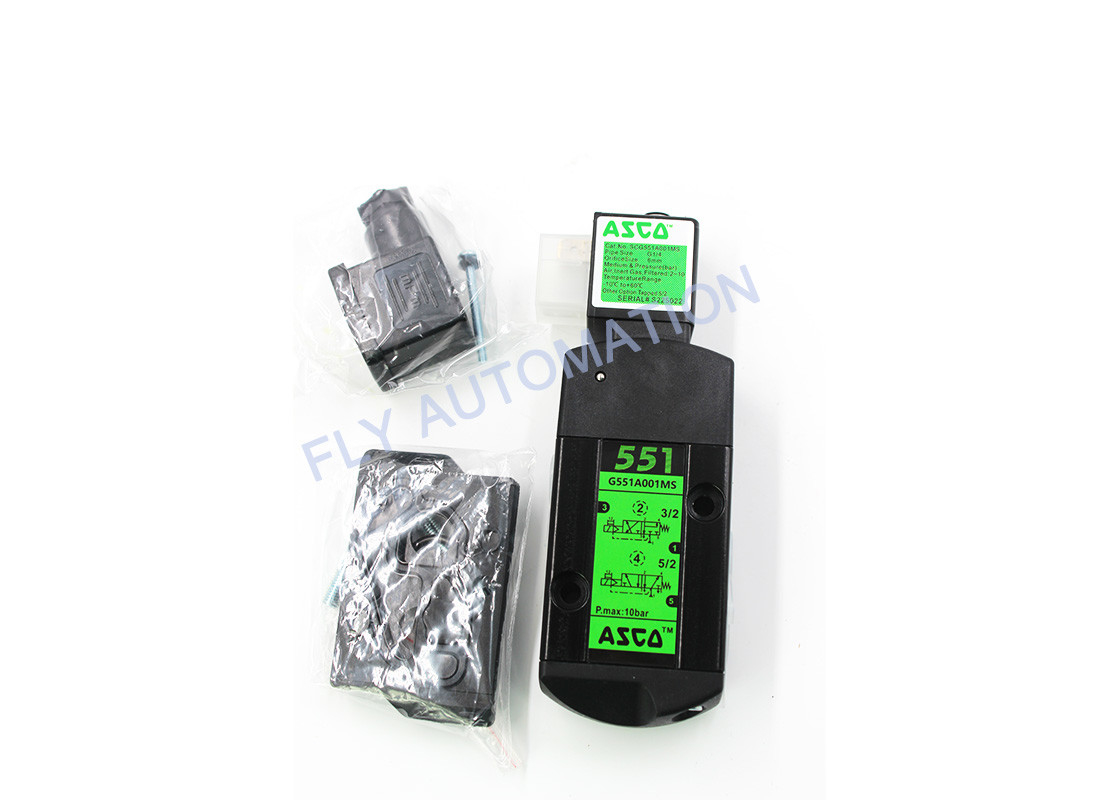

G551A001MS NAMUR Solenoid Valf G531C001MS G551A002MS C017MS C018MS

G551A001MS NAMUR Solenoid Valf G531C001MS G551A002MS C017MS C018MS SCG

özellikres

1. Monostable spool valfler, TÜV-EXIDA sertifikalı IEC 61508 Fonksiyonel

2. Güvenlik verileri ve SIL 4 (551/TÜV)-SIL 3'e (552-553/EXIDA) kadar kullanılabilir

3. Sürgülü valfler dişli bağlantılara ve "NAMUR" tarzı arayüze sahiptir

4. Aynı spool valf, çift etkili ve tek etkili aktüatörleri kontrol etmek için 3/2 NC veya 5/2 işlevine uyarlanabilir

5. Bu spool valfin tüm egzoz portları bağlanabilir, daha iyi çevre koruması sağlar, özellikle temiz odalar gibi hassas alanlar ve ilaç ve gıda işleme sektörlerindeki uygulamalar için önerilir.

6. Valf, sıvıların, tozların veya diğer yabancı maddelerin girişine karşı çevresel koruma sağlar (çevre korumalı yapı)

7. Genel hizmet uygulamaları için epoksi kalıplanmış bobin

8. Solenoid valfler, ilgili tüm AT Direktiflerini karşılar

SIVI İLE TEMAS EDEN MALZEMELER
Malzemelerle temas eden akışkanların uyumluluğunun doğrulandığından emin olun
Gövde Alüminyum, siyah eloksallı
Uç kapakları + arayüz plakaları Cam dolgulu PA
İç parçalar Zamak, paslanmaz çelik, (POM), alüminyum
Contalar NBR + PUR
Çekirdek ve geçmeli somun Paslanmaz çelik
Gölgeleme bobini Bakır

Çizimler:

Havayla Çalışan Versiyon

1 2 montaj deliği çapı5,3;Spot kaplama: çap.9, derinlik 5 mm

2 2 montaj deliği çapı6.5;Spot kaplama: çap.11, derinlik 6 mm

3 1 çapPim için 5 mm delik (seri 551)

- A1 konumunda: 3/2 NC fonksiyon plakası

- A2 konumunda: 5/2 fonksiyon plakası

4 2 O-ring contalar (ürünle verilir)

5 Egzoz azaltıcı G 1/8 (seri 551) veya 3 ve 5 menfezlerine uyarlanabilen koruyucular

6 Arayüz plakaları

7 1 çap6,5 mm kavela için delik (551-552 serisi).Arayüz plakası 3/2 NC veya 5/2 için aynı konum

Bağlanabilir pilot egzoz portu

EKSTRA SEÇENEKLER
1. Diğer boru dişleri istek üzerine mevcuttur
2. Bobin tipi CM25, konektör boyutu 30 ISO 4400 (Sf 11P) (seri 551)
3. Poliamid bobin
4. Ex mb/mD ("PV" ön eki) solenoidi çeşitli kablo uzunluklarıyla sağlanabilir
5. "UL" standardına uygunluk istek üzerine mevcuttur (552-553 aralıkları)
6. Paslanmaz çelik montaj vidaları seti, katalog numarası 97802212 (seri 551)
7. İki egzoz düşürücü seti, G1/8, katalog numarası 88100344 (seri 551)
7. Toz geçirmez ATEX (SCDU), bobinli ve uçlu fiş konnektörlü (2 m kablo), TPL 20651

KURULUM
1. Kurulum/bakım talimatları her vanaya dahildir
2. Valfler, çalışmayı etkilemeden herhangi bir konuma monte edilebilir
3. 3/2 NC-5/2 spool valf, NAMUR eşleşme yüzeylerine sahip iki arabirim plakasıyla birlikte verilir.Bağlı olarak

fonksiyon (3/2 NC veya
5/2), aktüatöre takmadan önce iki plakadan birini spool valf gövdesine yerleştirin
4. IEC 61508 İşlevsel Güvenlik (SL Sonu), izin verilen sıcaklık aralığı: -25°C ila +60°C.olasılık

talep üzerine arıza, bize ulaşın
5. Sürgülü valf, NAMUR birleşme yüzeylerine sahip iki arabirim plakasıyla birlikte sağlanır.İşleve bağlı olarak (NC

3/2 veya 5/2), aktüatöre takmadan önce iki plakadan birini spool valf gövdesine yerleştirin
6. Cihazın iç kısımlarını korumak için egzoz portlarına boru veya bağlantı elemanlarının bağlanması gereklidir.

spool valf ve pnömatik operatörü, dışarıda veya zorlu ortamlarda (tozlar, sıvılar) kullanılıyorsa

vb.)
7. Dübel pimi (gerekirse), cıvatalar ve contalar standart olarak sağlanır
8. Dişli boru bağlantı tanımlayıcısı: 8 = NPT (ANSI 1.20.3);G = G (ISO 228/1)

​

ÜRÜN SEÇİM KILAVUZU
AŞAMA 1
Sayfa 1'deki genel tablodan akışkan sıcaklık aralığını ve conta malzemesini seçin.

boru dişi tanımlama mektubu dahil katalog numarası.adresindeki özellikler tablosuna bakın.

1. ve 2. sayfalar.
Örnek vermek :G551A001
ADIM 2
Ön ek (kombinasyon) seçin.Sayfa 1'deki özellikler tablosundan uygun operatörü seçin

ve sayfa 2'deki önek tablosu.

sayfa 3: güç seviyesi (RP, MP, BP), elektrik panosu koruma türü ve istenen

sıcaklık sınıfı.Havayla çalışan versiyon öneksizdir.
Uyarı: Uygulamanızın ortam sıcaklığı aralığı, uygulamanızın sıcaklık aralığını aşamaz.

Şebeke.
Havayla çalışan versiyonlar için önek kullanmayın.
Örnek: SC
AŞAMA 3
Gerekirse son eki (kombinasyon) seçin.GD son eki yalnızca havayla çalışan cihazlar için geçerlidir.
sürümlerinde MS son ekini kullanmayın.
Örnek: MS
4. ADIM
Voltajı seçin.Sayfa 3'teki standart voltajlara bakın.
Örnek : 230V / 50Hz
ADIM 5
Nihai katalog / sipariş numarası.
Örnek vermek :
SC G551A001MS 230 V / 50 Hz
