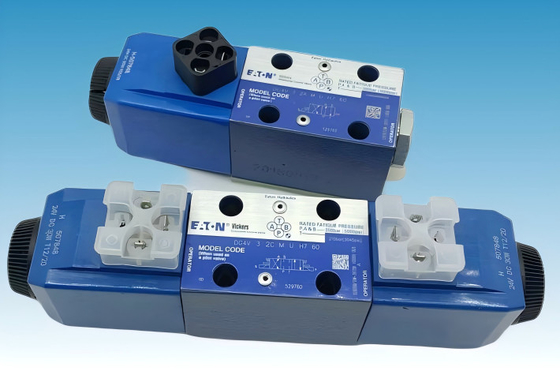

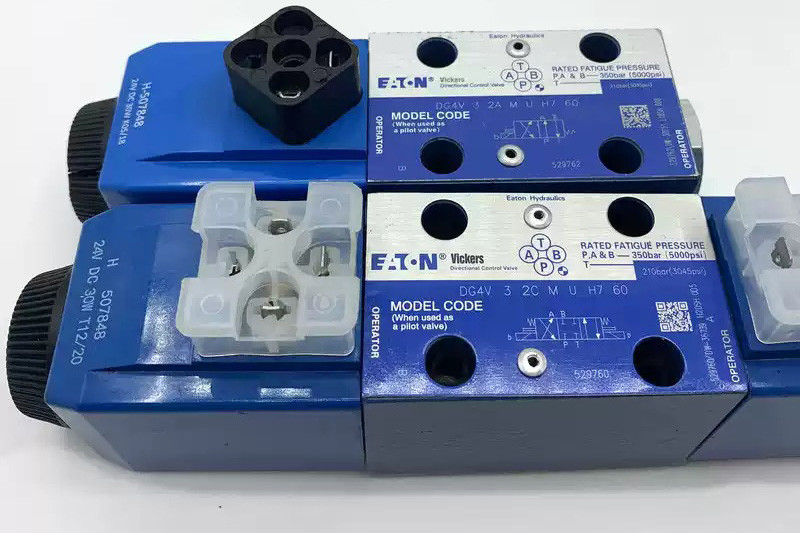

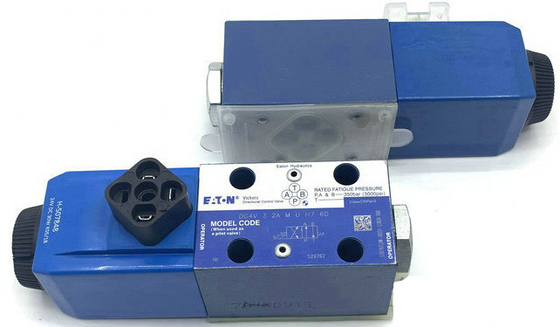

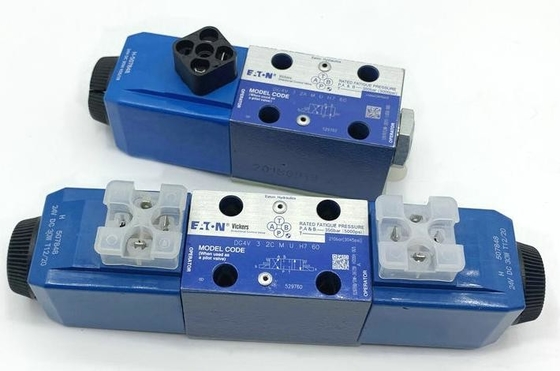

Name: EATON VICKERS Hidrolik Solenoid İşletilen Yönlü Valf DG4-3V-60 ISO4401
Brand: FLY AUTOMATION
SKU: DG4V-3-2C-MU-H7-60 DG4V-3-2A-MU-H7-60 DG4V-3-8C-MU-H7-60 DG4V-3-2AL-MU-H7-60 DG4V-3-0B- MU-H7-60 DG4
Price: 45.00 USD
Availability: InStock

Ana sayfa Ürünler Hidrolik Sistem Bileşenleri

EATON VICKERS Hidrolik Solenoid İşletilen Yönlü Valf DG4-3V-60 ISO4401

EATON VICKERS Hydraulic Solenoid Operated Directional Valve DG4-3V-60 ISO4401

Ürün ayrıntıları:

Menşe yeri:	Çin ABD
Marka adı:	EATON VICKERS
Model numarası:	DG4V-3-2C-MU-H7-60 DG4V-3-2A-MU-H7-60 DG4V-3-8C-MU-H7-60 DG4V-3-2AL-MU-H7-60 DG4V-3-0B- MU-H7-60 DG4

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1
Fiyat:	35-55USD
Ambalaj bilgileri:	poli çanta, kutu, karton, palet
Teslim süresi:	3-12 iş günü
Ödeme koşulları:	T/T, Western Union, MoneyGram, PayPal
Yetenek temini:	haftada 500 adet

İletişim

Detaylı ürün tanımı

Voltaj:	DC24V AC220V	Maksimum basınç:	350bar
Gövde Malzemesi:	Karbon çelik	Shift Tipi:	Yumuşak
MAKARALAR:	Orantılı	Su geçirmez:	Bazı modellerde IP67'ye kadar NEMA 4'ü karşılar
Bağlantı Seçenekleri:	Sekiz elektrik bağlantısı	Montaj düzeni:	NFPA D03, CETOP 3, NG 6
Montaj Arayüzü:	DIN 24340-A6, ISO 4401-AB-03-4-A,CETOP R35H 4.2-4-03
Vurgulamak:	Hidrolik solenoid ile çalışan yönsel valf , Eaton Vickers Solenoid İşletilen Yönlü Valf , DG4-3V-60

EATON VICKERS Hidrolik Solenoid İşletilen Yönlü Valf DG4-3V-60 ISO4401

Sipariş kodları:
DG4V-3-2C-M-U-H7-60
DG4V-3-2A-M-U-H7-60
DG4V-3-8C-M-U-H7-60
DG4V-3-2AL-M-U-H7-60
DG4V-3-0B-M-U-H7-60
DG4V-3-6C-M-U-H7-60
DG4V-3-2N-M-U-H7-60
DG4V-3-0C-M-U-H7-60
DG4V-3-0A-M-U-H7-60
DG4V-3-7C-M-U-H7-60

EATON VICKERS Hidrolik Solenoid İşletilen Yönlü Valf DG4-3V-60 ISO4401
Genel Açıklama
1Solenoid işletilmiş yön kontrol valfleri, hidrolik sistemin herhangi bir noktasında akışı yönlendirmek ve durdurmak içindir.
2Solenoid güç tüketimini arttırmadan daha büyük hidrolik güçlerin verimli kontrolü.
3Daha yüksek güç/ağırlık/büyüklük oranlarından kurulum maliyeti ve alan tasarrufu.
4Elektrikli bağlantıların ve yerlerin sayısız kombinasyonunun seçimi sonucu kurulum esnekliği.
5Çoklu sıvı kapasitesi için standart olarak Viton mühürleri. Bir model kod seçeneği olarak nitril mühürleri mevcut.
6Daha yüksek sürekli makine üretkenliği ve daha yüksek çalışma süresi, kanıtlanmış yorgunluk ömrü ve dayanıklılığı nedeniyle,
20 milyondan fazla döngüyle test edildi.
7Solenoid bobinleri hidrolik sistemden sızıntı olmadan hızlı ve kolayca değiştirilebilir.
8Eaton® SystemStakTM valfleri ve alt plakaları ile birlikte kullanıldığında kompakt, uygun maliyetli sistem tasarımı.

Çalışma Verileri
Özellik DG4V-3 DG4V-3S DG4V-3R
Basınç Limitleri P, A ve B portları 350 bar (5075 psi) 350 bar (5075 psi) 350 bar (5075 psi)

T port 210 bar (3045 psi) 100 bar (1450 psi) 210 bar (3045 psi)
Akış derecesi Performans verilerine bakın Performans verilerine bakın Performans verilerine bakın
Relative görev faktörü Devamlı; ED = %100 Devamlı; ED = %100 Devamlı; ED = %100
Koruma türü: ISO 4400 bobinleri, Doğru yerleştirilmiş	IEC 144 sınıf IP65 IEC 144 sınıf IP65 IEC 144 sınıf IP65 Tuş
H sınıfı H sınıfı H sınıfı H sınıfı
Kurşun teller (F*** tipinde sarmallar) H sınıfı H sınıfı H sınıfı H sınıfı
Bobin kapsülasyon sınıfı F sınıfı F sınıfı F
İzin verilen gerilim dalgalanması: Maksimum Sıcaklık sınırlarına başvurun Sıcaklık sınırlarına başvurun Sıcaklık sınırlarına başvurun
En az %90 değerli %90 değerli %90 değerli
% 100 nominal voltajda tipik yanıt süreleri, voltajın uygulanmasından/alınmasından, aşağıdaki noktadan ′′2C′′ ruloyu tam rulo yerinden kaydırmaya kadar ölçülür:
Akış hızı P-A, B-T 40 l/min (10.6 USgpm) 20 l/min (5.3 USgpm) 20 l/min (5.3 Usgpm)
Basınç 175 bar (2537 psi) 175 bar (2537 psi) 175 bar (2527 PSI)
AC (~) enerjisini veren 15 ms 18 ms 18 ms
AC (~) 23 ms 32 ms 32 ms enerji kaybı
DC (=) enerji veren 45 ms 60 ms 60 ms
DC (=) 28 ms 40 ms 40 ms enerji kaybı
Güç tüketimi, AC solenoidler (daha aşağıda listelenen bobinler için) Model kodu).			Başlangıç VA (RMS) ▲	Sahiplik VA (RMS)	Başlangıç VA (RMS) ▲	Sahiplik VA (RMS)	Başlangıç VA (RMS)	Sahiplik VA (RMS)
Tam güç bobinleri: 280 61 280 61 N/A'da çift frekanslı bobinler 50 Hz
300 58 300 58 N/A'da çift frekanslı bobinler 60 HZ
Düşük güçlü bobinler, BL ve DL: (NÜNÜNÜNÜN ile mevcut değil) Bahçesiz çıkartılmış modeller)			Düşük güçlü bobinler kullanılamaz DG4V-3S valfleri.		170 37 N/A
Çift frekanslı bobinler 190 37 N/A 50 Hz
Çifte frekanslı bobinler 60 Hz
Güç tüketimi, Tam güç bobinleri: 12V, model türü: G		Döşeme voltajı ve 20'de DC solenoidler 30W ️			C (68 F). 30W	- Evet.	N/A
24V, model türü: H		30W ️			30W	- Evet.	N/A
Düşük güçli bobinler: 12V, model türü:		Düşük güçlü bobinler kullanılamaz DG4V-3S valfleri ile.			- Evet.	18W	N/A
24V, model türü:					18W	- Evet.	N/A
24V, HM bobini					8W	- Evet.	N/A
n Valflerin sık sık değiştirilmeden 210 bar (3045 psi) 'dan fazla basınçta basınç altında kalması (ya güçlendirilmiş ya da güçlendirilmemiş) için, yüksek basınçlı valflerin kullanılması önerilir. Performans modeli, DG4V-3.
▲ 1. yarı döngü; armatür tamamen geri çekildi.

EATON VICKERS Hidrolik Solenoid İşletilen Yönlü Valf DG4-3V-60 ISO4401
DG4V3-S/R- Yüksek performanslı ve standart performanslı valfler
1Minimum basınç düşüşü 30 l/dakikada 2,5 bar.
2DIN, Deutsch, AMP ve terminal kutusu dahil olmak üzere bobin bağlantıları yelpazesi.
3 Bobin gerilimleri ve güç seçenekleri aralığı.
4. 80 l/min (21 USgpm) ve 40 l/min (10.5 USgpm) 350 bar (5000 psi) 'de sırasıyla.
5Tasarımcılara her uygulama için en uygun değerli paketi seçme fırsatı sunar.
6. Uluslararası standart arayüzü. Valf montaj yüzü ISO 4401'e uygun, boyut 03 ve ilgili uluslararası standartlarla uyumludur.
EATON VICKERS Hidrolik Solenoid İşletilen Yönlü Valf DG4-3V-60 ISO4401

En fazla basınç: 350 bar
Göreceli: ED=100%
Koruma Sınıfı: IP65
Bobin sargısı: H sınıfı
Kurşun tel: H sınıfı
Bobin kapsülasyonu: F sınıfı
Çalışma basıncı: 175 bar
Bobinin gücü: 30W, 18W
