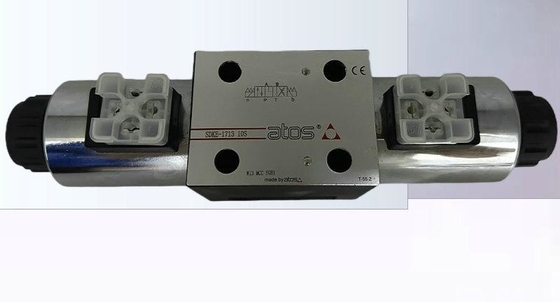

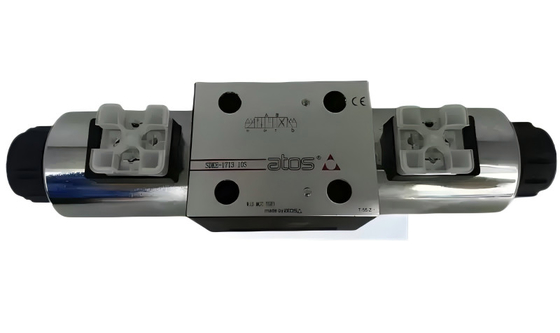

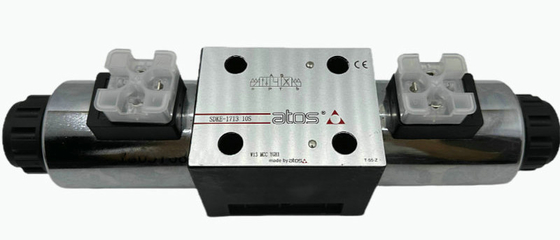

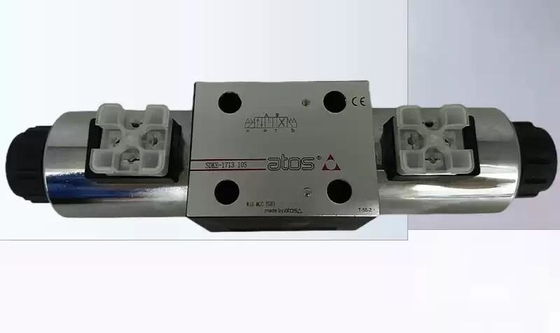

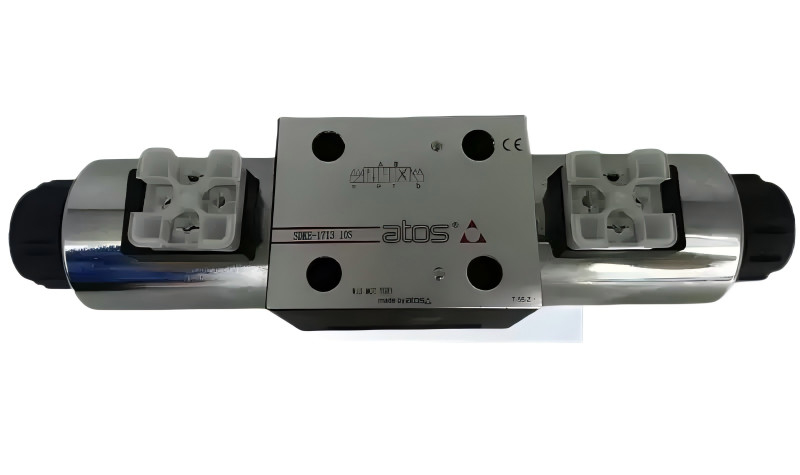

ATOS doğrudan çalıştırılan Çift solenoid yönlü valfler SDKE-1711 10S SDKE-1716 10S

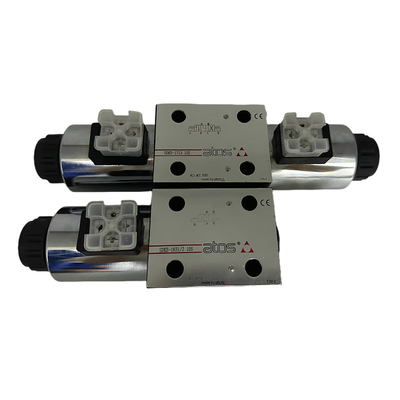

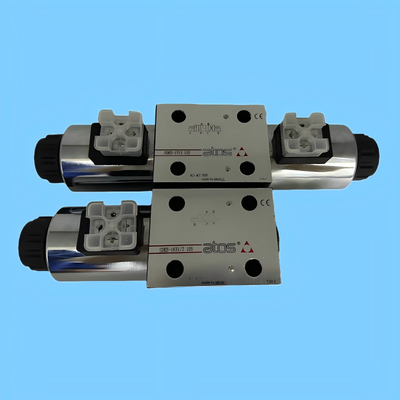

Sipariş kodları:
SDKE-1713 10S
SDKE-1751/2 10S
SDKE-1711 10S
SDKE-1715 10S
SDKE-1710 10S
SDKE-1716 10S
SDKE-1714 10S
Montaj yüzeyi: ISO 4401 boyutu 10
Maksimum akış: 150 l/dakikada
En yüksek basınç: 350 bar
İzolasyon sınıfı: DC bobinleri için H (180°C) AC bobinleri için F (155°C)
DIN EN 60529'a uygun koruma derecesi: IP65
Nitelik vergisi faktörü: %100
Çevre sıcaklığı: Standart uygulama = -30°C +70°C / PE seçeneği = -20°C-+ 70°C / BT seçeneği = -40°C- +70°C
Çalışma basıncı: Portlar P,A,B: 350 bar; DC sürümü için port T210 bar (M seçeneği ile 250 bar); AC sürümü için 160 bar
Maksimum akış: 150 l/min, bölümdeki çalışma sınırlarına bakın
Yangına ve suya dayanıklı: NBR, HNBR HFC
| Montaj konumu / konumu |
170* tipi hariç tüm valfler için herhangi bir pozisyon (ayıklamalar olmadan), eğer dürtülerle çalıştırılırsa yatay eksenle yerleştirilmelidir. |
| Alt plaka yüzeyi işleme |
Kabalık indeksi Ra 0,4 - düzlük oranı 0,01/100 (ISO 1101) |
| EN ISO 13849'a göre MTTFd değerleri |
150 yıl, daha fazla ayrıntı için teknik tablo P007'ye bakın |
| Çevre sıcaklığı |
Standart uygulama = -30°C +70°C / PE seçeneği = -20°C-+ 70°C / BT seçeneği = -40°C- +70°C |
| Mühürler, önerilen sıvı sıcaklığı |
NBR mühürleri (standart) = -20C + +80*C, HFC hidrolik sıvıları ile = -20*C + 50C FKM mühürleri (/PE seçeneği) = -20°C + +80C HNBR mühürleri (/BT seçeneği) = -40°C - +60°C, HFC hidrolik sıvıları ile = -40°C - +50°C |
| Önerilen viskozluk |
15-100 mm2/s - maksimum izin verilen aralığı 2,8 + 500 mm2/s |
| Maksimum sıvı kirliliği seviyesi |
IS04406 sınıf 20/18/15 NAS1638 sınıf 9, ayrıca www.atos.com veya KTF Ccatalog'da fliter bölümüne bakın |
| Hidrolik sıvı |
Uygun mühür türü |
Sınıflandırma |
Referans Standartı |
| Mineral yağlar |
NBR, FKM, HNBR |
HL, HLP, HLPD, HVLP, HVLPD |
DIN 51524 |
| Su olmadan alev geçirmez |
FKM |
HFDU, HFDR |
ISO 12922 |
| Yangına ve suya dayanıklı |
NBR, HNBR |
HFC |
| Akış yönü |
Tablonun sembollerinde gösterildiği gibi |
| Çalışma basıncı |
Portlar P, A, B: 350 bar; DC sürümü için port T210 bar (M seçeneği ile 250 bar); AC sürümü için 160 bar |
| İsimlendirilmiş akış |
Bölümdeki Q/Ap diyagramlarına bakın |
| Maksimum akış |
150 l/min, bölümdeki çalışma sınırlarına bakın |

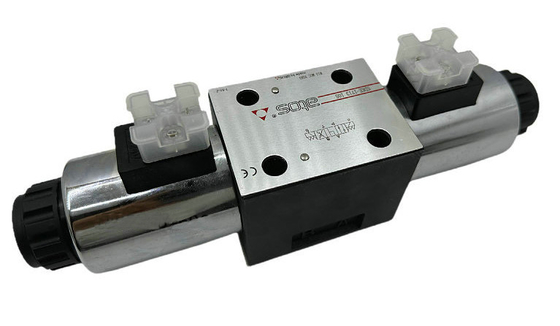

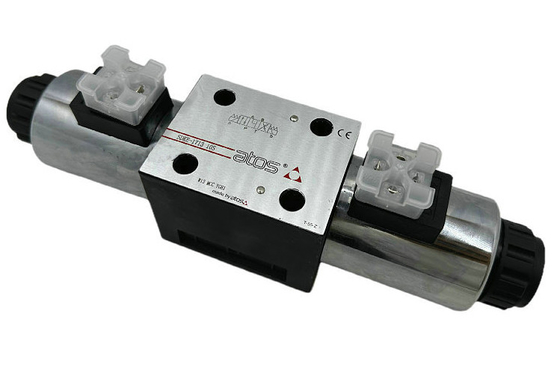

Döngü tipi, iki veya üç pozisyonlu solenoidlerle doğrudan çalışan valfler.
Solenoidler aşağıdakilerle yapılır:
• ıslak tipte vidalı boru, AC ve DC güç kaynağı için farklı, entegre
El kontrol sapı
• değişken bobinler, AC veya DC güç kaynağı için özel, kolayca değiştirilebilir
Aletsiz - mevcut voltajlar için bölüm 5'e bakın
Standart bobin koruması IP65.
İsteğe bağlı bobinler IP67 AMP Junior Timer, Deutsch, kurşun tel ile mevcuttur
Bağlantılar (XJ, XK, XS seçenekleri) veya Kuzey Amerika Standart Sertifikasyonu
CURUS, konektörsüz (XUL seçeneği).
Geniş bir değişken bobin yelpazesi, bölüm 2'ye bakın.
Valf vücudu, geniş kaplamalı kabuklu döküm ile yapılan 3 oda tipi.
Düşük basınç düşüşlerini sağlayan iç geçitler
